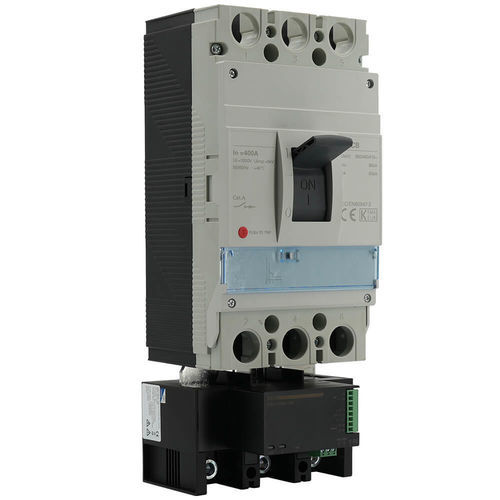

Магнитно-термический выключатель MAD-630A1-DIR

токанапряжениятрехфазовый

Интегрированное решение для измерения, встроенное под литой автоматический выключатель, серия MAD предлагает уникальные преимущества с точки зрения простоты установки, сокращения компонентов и рисков обслуживания: - Измерения: Устройство позволяет проводить полный анализ электрической цепи в трехфазной или четырехфазной системе: - Мгновенные измерения: однофазные и составные напряжения, ток по фазам и нейтрали, активная, реактивная, полная мощность, частота, коэффициент мощности - Измерения энергии: активная и реактивная (положительная и отрицательная), полная, реактивная 4 квадранта - Качество: дисбаланс напряжения и тока, коэффициенты искажения и содержание гармоник до 31-го порядка - Точность: Измерение активной энергии класса 0.5 - Электрическое: Вспомогательное питание 80 … 270 В переменного тока - Интеграция: Устройство подключается непосредственно к выходным клеммам 3 фаз литого автоматического выключателя. Оно действует как расширение выключателя. Размеры устройства позволяют идеально совместить его с автоматическими выключателями основных производителей, номиналом 400А и 630А. - Связь: Modbus RTU через порт RS485 - Входы и выходы: Измерительное устройство оснащено 2 цифровыми входами и 1 программируемым релейным выходом - Управление цепью и сигнализация: Реле программируется при достижении минимального или максимального порога тока, напряжения, мощности, дисбаланса фаз и т.д., что позволяет: - защищать электрические цепи - выполнять функции сигнализации в случае неисправности или неподходящего сигнала - выполнять автоматическое отключение нагрузки в случае перегрузки - Обратная связь о состоянии электрических цепей: 2 цифровых входа позволяют контролировать состояние вспомогательных цепей или устройств и предупреждать в случае отказа или разрыва цепи - Регистрация данных: Индексы энергии и мощности записываются с программируемой частотой с шагом в 1 минуту. Записанные данные могут быть просмотрены через программное обеспечение и экспортированы в формате .csv - Надзор: Удаленный мониторинг измерений через Modbus, на стороннем программном обеспечении или предоставленном бесплатном программном обеспечении. Для локального мониторинга доступны встраиваемые дисплеи для дверей шкафов в качестве опций. Предлагаются в 2 различных форматах, подключаются к устройствам через один кабель RJ12 - Снижение затрат: - Экономия компонентов: По сравнению с традиционной установкой, интегрированное измерительное устройство MAD устраняет необходимость в: - Внешних трансформаторах тока - Автоматических выключателях или держателях предохранителей для защиты точек напряжения - Соединительных кабелях - Экономия времени: Быстрая установка за счет меньшего количества компонентов - Снижение обслуживания: Дизайн "все в одном" избегает рисков отказа вспомогательных компонентов, соединительных кабелей и точек соединения - Соответствие: CE, RoHS, REACh - Применимые стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Варианты и коды заказа: Это устройство предлагается в 2 диапазонах тока для выбора в зависимости от номинала связанного автоматического выключателя: Код заказа | Максимальный ток | Продукт на складе MAD-400A1-DIR | 400А | в наличии MAD-630A1-DIR | 630А | в наличии - Связанные продукты: - MAD-D72: Дисплей 72×72 мм - MAD-D96: Дисплей 96×96 мм - Кабели RJ12 для подключения дисплея к измерительному устройству - Доступна техническая документация: - Презентация серии MAD - Общий каталог - Руководство по установке, программированию и использованию - Протокол связи Modbus - Технические характеристики / спецификации: - Интегрированное измерительное устройство для литого автоматического выключателя - Диапазоны тока: 400А или 630А - Вспомогательное питание: 80–270 В переменного тока - Связь: Modbus RTU (RS485) - 2 цифровых входа, 1 программируемый релейный выход - Измерение активной энергии класса 0.5 - Соответствие CE, RoHS, REACh - Стандарты: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
