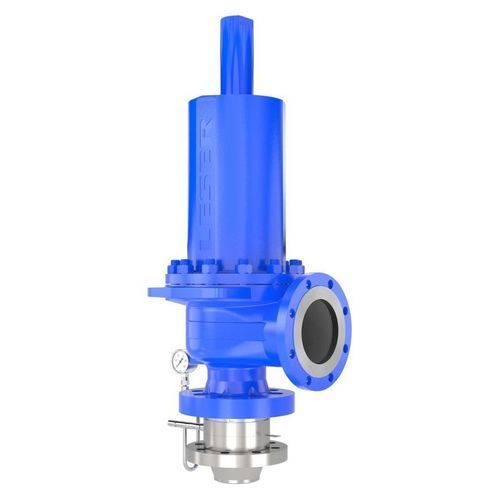

Инвертированная разрывная мембрана

из нержавеющей стали

Обзор
Испытанные комбинации предохранительного клапана и разрывного диска, предназначенные для защиты от избыточного давления в промышленных процессах.

• Материалы: нержавеющая сталь, Hastelloy, Inconel, тантал, титан, Monel

Сертификаты

• CE
• VdTUEV
• ASME UV (США)
• TS (Китай)
• EAC (Россия)

Применение и отрасли

• Химия
• Нефть и газ
• Нефтехимия
• Энергетика
• Технические газы

Оптимальное решение для

• Высочайших требований по герметичности
• Процессов, которые должны быть дополнительно защищены предохранительным клапаном после открытия разрывного диска
• Высокоадгезионных или загрязняющих сред
• Простого подбора благодаря испытанным комбинациям

Технические характеристики

• Уставка (CE): 0,2 - 200 бар
• Уставка (ASME): 2,9 - 2900 psig
• Температура (CE): -30 до 550 °C
• Температура (ASME): -22 до 1 022 °F
• Соединения DIN EN 1092: DN 25 - DN 400
• Соединения ASME B16.5: NPS 1 - NPS 16
• Класс фланца на входе DIN EN 1092: PN 10 - PN 250
• Класс фланца на входе ASME B16.5: Class 150 - Class 1500
• Подходящие материалы: нержавеющая сталь, Hastelloy, Inconel, тантал, титан, Monel
