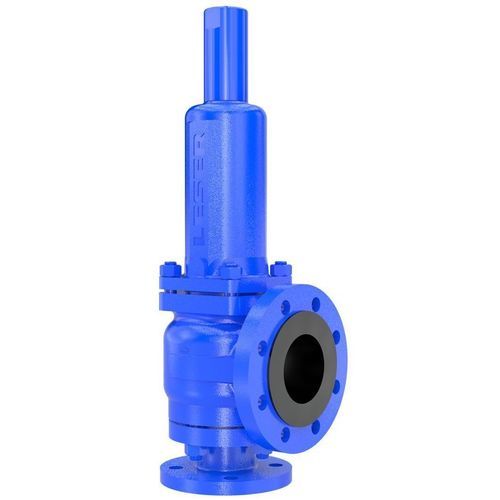

Клапан контроля давления для химической промышленности 447B

из сталииз ПТФЭдля токсичной жидкости

Описание продукта
Предохранительные клапаны с проводящим PTFE полным покрытием во входной и выходной зонах, предназначенные для потенциально взрывоопасных сред.

• Экономичная альтернатива предохранительным клапанам из никелевых материалов
• Срок поставки: 4 недели

Сертификации

• CE
• VdTUEV
• ASME UV (США)
• EAC (Россия)
• TS (Китай)
• UKCA (Великобритания)
• CRN (Канада)

Области применения

• Химическая промышленность
• Нефтехимия

Оптимально подходит для

• Применений с хлором
• Кислот и щелочей
• Химических промежуточных продуктов в потенциально взрывоопасных условиях

Технические характеристики Тип 447B
Уставка давления (по CE): 0,1 – 16 bar | 1,5 – 232 psig
Уставка давления (по ASME): 1 – 16 bar | 15 – 232 psig
Температура (по CE): -85 до 200 °C | -121 до 392 °F
Температура (по ASME): -29 до 200 °C | -20 до 392 °F
Пропускная способность: отверстие F+ до P
Соединения DIN EN 1092: DN 25 - DN 100
Соединения ASME B16.5: NPS 1 - NPS 4
Класс фланца входа DIN EN 1092: PN 10 - PN 16
Класс фланца входа ASME B16.5: Class 150
Материал корпуса: 1.0619 + PTFE | SA 216 WCB + virginal PTFE с проводящими пигментами
Минимальный диаметр потока d₀: 23 - 92 mm | 0.91 - 3.62 in
Минимальная площадь потока A₀: 416 - 6648 mm² | 0.645 - 10.304 in²
Материал гофрированной части: PTFE-TFM с проводящими пигментами
Седельная прокладка: уплотняющая пластина

Характеристики / технические спецификации

• Уставка давления (CE): 0,1 – 16 bar (1,5 – 232 psig)
• Уставка давления (ASME): 1 – 16 bar (15 – 232 psig)
• Диапазон температур (CE): -85 до 200 °C (-121 до 392 °F)
• Диапазон температур (ASME): -29 до 200 °C (-20 до 392 °F)
• Соединения (DIN EN 1092): DN 25 - DN 100
• Соединения (ASME B16.5): NPS 1 - NPS 4
• Класс фланца входа (DIN EN 1092): PN 10 - PN 16
• Класс фланца входа (ASME B16.5): Class 150
• Материал корпуса: 1.0619 + PTFE или SA 216 WCB + virginal PTFE с проводящими пигментами
• Минимальный диаметр потока d₀: 23 - 92 mm (0.91 - 3.62 in)
• Минимальная площадь потока A₀: 416 - 6648 mm² (0.645 - 10.304 in²)
• Материал гофрированной части: PTFE-TFM с проводящими пигментами
• Седельная прокладка: уплотняющая пластина
