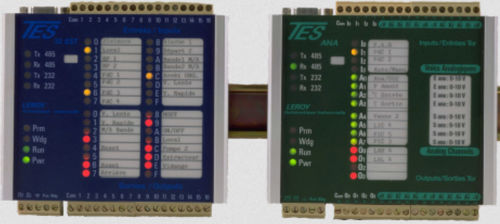

Модули "TES" являются ведомыми терминалами удаленного вывода Modbus в сети RS485.
Их реализация осуществляется очень быстро с помощью верстака TESIS.
Многочисленные внутренние функции запрограммированы заранее,
Коммуникационное отображение Modbus предопределено.
Предназначен для мониторинга объекта, технического управления, сбора промышленных данных, ..
В серию также входят специальные модули: зеркало, хронология TES, коммуникационный централизатор.
МЕХАНИЧЕСКАЯ УСТАНОВКА
-Компактный моноблок : Размеры : Ш х В х Г = 130 х 134 х 64 мм
-Алюминий
-Монтаж на симметричный или асимметричный DIN
-Защита IP30
-Съемный винт
КОНФИГУРАЦИОННЫЙ ВЕРСТАК (TESIS32)
TESIS32 позволяет ввести TES в эксплуатацию за несколько минут:
-Настройки порта связи : скорость, формат, номер ведомого устройства
-Настройки входов: фильтрация
-Настройки выходов: мигание, складывание
-Настройки аналоговых входов: фильтрация, масштабирование
ЗЕРКАЛЬНЫЕ ТЕСТЫ
Зеркало TES - это ведущее устройство TES Modbus, связанное в пару с обычным ведомым устройством TES Modbus (описано выше).
Он имеет зеркальные входы / выходы обычного TES.
Он передает состояние своих входов на выходы удаленного TES и, наоборот, считывает входы удаленного TES, чтобы скопировать их на свои выходы.
Расстояние между ними может достигать 3 км.
При включении питания ведущий TES пытается установить постоянную связь с удаленным TES slave no. Настройка не предусмотрена. Связь устанавливается автоматически в соответствии с параметрами связи удаленного TES.
Хронология TES
TES "CHRONOLOGY" - это TES с 32 логическими входами (на основе аппаратного обеспечения TES32ET), который обнаруживает изменения состояния своих входов с разрешением 2 мс.
---
