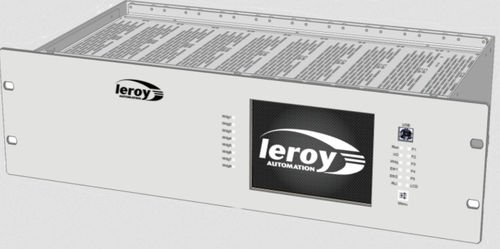

Программируемая автоматическая система для монтажа на панели ACS

16 EModBUS RTUв сети Ethernet

Разработанная в соответствии с требованиями стандарта EN61850, серия ACS используется для контроля и управления электроснабжением электрических подстанций. Сенсорный экран на передней панели позволяет эргономично управлять установкой: визуализировать, заказывать, перечислять и подтверждать дефекты, .. Входы/выходы подключаются на задней панели. Они предназначены для адаптации к любому типу питания: 24 В пост. тока, 48 В пост. тока или 125 В пост. тока. Протокол IEC61850 позволяет интегрироваться в глобальную систему управления подстанцией. На сегодняшний день установлено более 30000 модульных плат ACS. ЦЕНТРАЛЬНЫЙ БЛОК -Центральный процессор : -Marvel Xscale 32 бита 416Mhz -Сопроцессор ввода/вывода : -STM32 120Mhz -Память -ОЗУ : 64Mo -Flash ROM : 32Mo -Flash (постоянная память) : 4Ko ФУНКЦИИ ВХОДОВ/ВЫХОДОВ Плата резервированных мультивольтных входов Плата с 16 входами 2 отдельные цепи сбора данных по каждому входу Соединительный винт: 1 общий для 2 входов Рабочее напряжение каждого входа: выбор по подключению: 24 В пост. тока - 20 мА 48 В пост. тока - 15 мА 125 В пост. тока - 6 мА Самоконтроль на карте: Контроль внутренних напряжений Контроль диалога с центральным процессором Резервирование адресации карты на шине Плата управления-команды Плата с 4 интерфейсами распределительного устройства. Для каждого интерфейса : 1 релейный выход "закрыть распределительное устройство" 1 релейный выход "размыкание распределительного устройства" Макс. напряжение переключения : 300 В пост. тока Макс. коммутируемая мощность: 60 Вт 1 вход "распределительное устройство закрыто" 1 вход "распределительное устройство открыто" Выбор входного напряжения по проводке
