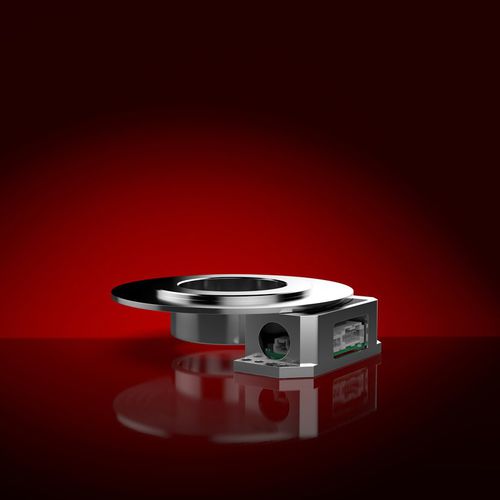

Абсолютный датчик угла поворота GEL 2311

магнитныйSSI

Общие сведения Магнитный многооборотный абсолютный поворотный энкодер с электронным управлением шестерня Монтажный комплект без подшипников в двух исполнениях для непосредственного монтажа в двигатели С SSI или BiSS интерфейсом Дополнительный анольгийный выход синусоидальные/косовые дифференциальные сигналы 1 Vpp 128 периодов за оборот Особенности Дизайн A (открытый сканирующий блок с монтажной пластиной) ■ передача данных SSI 29 бит 17 бит один оборот 12-битный многооборотный Не изнашивающийся электронный редуктор; в качестве альтернативы с - Высокопроизводительная встроенная буферная батарея - Паяльные пасты для подключения внешней батареи Диаметр полого вала 18, 23, 25 мм Дизайн B (сканирующий блок в корпусе) ■ передача данных SSI: 32 бита 30 бит данных, 1 бит ошибки (E), 1 бит предупреждения (W) - 17 бит один оборот - 13 бит многооборотный Штепсельная розетка для внешнего аккумулятора Мониторинг заряда аккумулятора с помощью передачи данных по SSI Диаметр полого вала 40, 50, 65, 78 мм Преимущества Расширенный диапазон температур от -40 °C до +120 °C Высокое разрешение Не изнашивается благодаря магнитному сканированию Монтажный комплект с переменным диаметром полого вала Область применения приводная техника Робототехника
