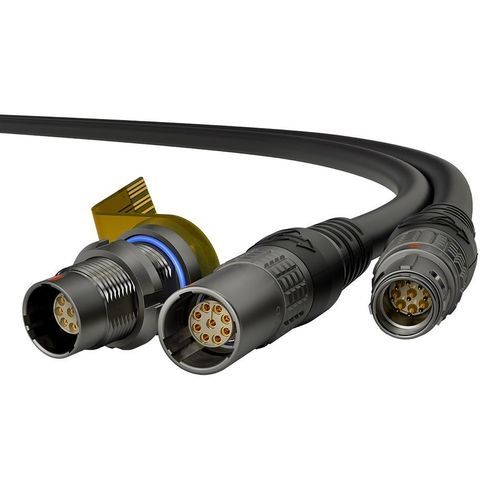

Гибридный соединитель OPTIMA D Series

для передачи данныхдля источника электропитаниядля авиационно-космической промышленности

Обзор продукта
Последняя инновация LEMO, серия OPTIMA D, сочетает в себе высокопроизводительную инженерию с компактным и легким дизайном, созданным для самых сложных условий. Разработанная для обороны, аэрокосмической отрасли и критически важных систем, она обеспечивает защиту IP68 даже в несоединенном состоянии, надежное 5-шпорное ключевание для безопасного слепого соединения и модульный дизайн для бесшовной интеграции. Строго протестирована по стандарту MIL-STD-810H, серия OPTIMA D предлагает надежность и гибкость дизайна — все это в компактном форм-факторе.

Оптимизировано для военных, аэрокосмических и тактических систем
Серия D предлагает оптимальное решение для миниатюрной связи для носимых солдатами приложений, таких как радиостанции, гарнитуры, камеры и устройства визуального улучшения. Разработана с исключительной устойчивостью к вибрации, она также является идеальным выбором для БПЛА или аэрокосмических приложений.

Компактный и миниатюрный дизайн

• Переплавленный штекер на 25% короче стандартной серии LEMO
• Малые диаметры штекеров оптимизируют интеграцию в ограниченных пространствах
• Высокая плотность контактов — до 32 контактов в компактной форме

Надежная и устойчивая производительность

• Протестировано по MIL-STD-810H на устойчивость к ударам, вибрации и окружающей среде
• Уплотнение IP68 (20м/2ч) даже в несоединенном состоянии
• Экранирование EMI/RFI обеспечивает чистую и непрерывную передачу сигнала

Модульный дизайн для максимальной гибкости

• Выбор систем защелкивания push-pull или break-away
• Надежное 5-шпорное ключевание позволяет безопасное и точное слепое соединение
• Доступно в пяти размерах с множеством конфигураций:
  • Высокоскоростные (USB, Ethernet)
  • Многополюсные питание/сигнал
  • Коаксиальные решения
• Легкая механическая интеграция:
  • Заподлицо с корпусом
  • Единая высота печатной платы для всех размеров
• Три модели розеток для упрощенной адаптации системы

Ключевые особенности

• Компактный размер и миниатюрный дизайн
• Надежный дизайн, выдерживающий суровые условия
• Высокая плотность контактов с широким разнообразием комбинаций
• Уплотнительные характеристики, обеспечивающие надежность во влажных, пыльных или погружаемых средах
• Темная и неотражающая обработка поверхности с высокой коррозионной стойкостью
• Надежный механизм блокировки даже в условиях высокой вибрации
• Соответствует MIL-STD-810H, обеспечивая производительность в самых сложных военных приложениях

Технические характеристики
Выносливость | > 5000 соединений
Индекс защиты от проникновения (соединено) | IP68 (20м/2ч) несоединено
Материал корпуса | Никелированная латунь
Мин. и макс. рабочая температура | -55°C/+150°C (розетка)
-40°C/+90°C (штекер и свободная розетка)
Солевой туман | 1000 часов
Вибрация | 37.8g макс, 8 часов
Эффективность экранирования | > 75 дБ до 10 МГц
> 40 дБ до 1 ГГц

Услуги по сборке кабелей
LEMO предлагает комплексные решения, включая выбор кабелей, тщательную сборку кабелей и квалифицированные услуги по переплавке:
• Индивидуальные решения: Эксперт в сложных кабельных жгутах и переплавке сборок.
• Частная маркировка: Индивидуальный брендинг для чувствительных проектов.
• Сертификации: IPC-620, ISO 9001, AS9100, MIL-STD-810 и другие.
• Поддержка от начала до конца: От дизайна до доставки, с своевременным и надежным обслуживанием.

Характеристики / технические спецификации

• Серия: Серия OPTIMA D
• Применение: Военное, Аэрокосмическое, Тактическое, БПЛА, Носимая электроника
• Защита: IP68 (20м/2ч) даже несоединено
• Ключевание: 5-шпорное для слепого соединения
• Протестировано по: MIL-STD-810H
• Плотность контактов: до 32
• Корпус: Никелированная латунь
• Диапазон температур: -55°C/+150°C (розетка), -40°C/+90°C (штекер и свободная розетка)
• Устойчивость к солевому туману: 1000 часов
• Вибрация: 37.8g макс, 8 часов
• Эффективность экранирования: >75 дБ до 10 МГц, >40 дБ до 1 ГГц
• Доступные защелки: Push-pull или break-away
• Размеры: Пять, с множеством конфигураций (USB, Ethernet, многополюсные, коаксиальные)
