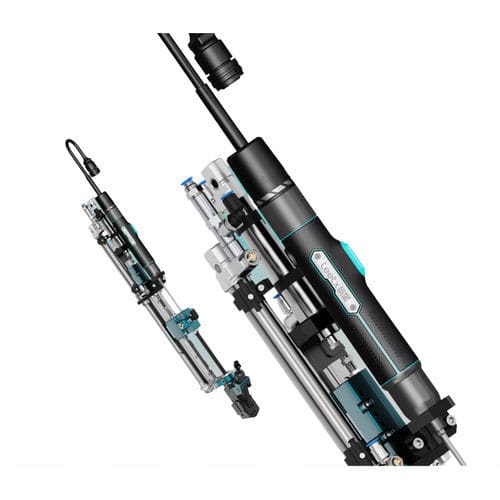

Автоматизированное завинчивающее устройство AIV-AT

вакуумноедля установки винтапневматическое

Обзор продукта
Подача винтов с помощью продувки к узлу головки инструмента в сочетании с вакуумной трубкой, которая фиксирует и подаёт каждый винт к поверхности детали. Разработан для предотвращения падения винтов и быстрого устранения неисправностей в условиях с препятствиями (360° и 90°). Подходит для работ в условиях ограниченного доступа.

Основные возможности

• Активный захват для фиксации винтов во время подачи и представления
• Вакуумное всасывание для надёжного подъёма и удержания винтов
• Высокая доступность для узких или заблокированных точек крепления
• Регулируемая прижимная сила для соответствия требованиям сборки
• Детекция всасывания для подтверждения наличия и контроля процесса
• Быстрое устранение неисправностей для сокращения времени простоя

Конструкция и принцип работы
Диаметр вакуумной трубки подбирается под размеры головки винта для оптимального уплотнения и представления. Механизм продувки подаёт винты к узлу головки инструмента, где вакуумная трубка фиксирует и подаёт винт к детали. Модуль поддерживает регулируемую прижимную силу и оснащён детектором всасывания для проверки подъёма. Разработан для надёжной работы в конфигурациях с препятствиями 360° и 90°.

Применение и условия
Разработан для условий с препятствиями и ограниченным доступом. Типичные области применения: сборка автомобилей, автомобильные компоненты, модули управления двигателем, сборка аккумуляторных блоков, потребительская электроника и бытовая техника. Рекомендуется в процессах, где требуется предотвращение падения винтов и надёжная проверка захвата.

Связанные модели / серии

• AIV-AT
• ASG
• AOV
• APP
• APP-Q

Технические характеристики

• Модель: AIV-AT
• Коммерческое наименование: Internal Drive Vacuum Module
• Метод подачи: продувка к узлу головки инструмента с подъёмом вакуумной трубкой
• Ключевые функции: предотвращение падения винтов; быстрое устранение неисправностей; активный захват; вакуумное всасывание; высокая доступность
• Совместимые типы винтов: 4 типа
• Макс. диаметр головки винта: 14 мм
• Регулируемая прижимная сила: Да
• Детекция всасывания: Да
• Разработан для: конфигураций 360° и 90° с препятствиями
• Связанные серии/модели: AIV-AT, ASG, AOV, APP, APP-Q
