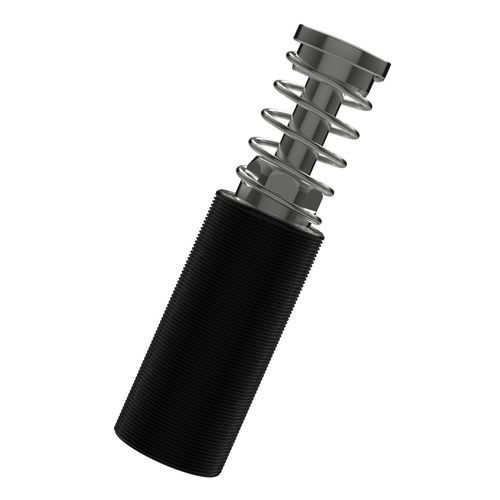

Компактный амортизатор KL

ударагидравлическийдля подъемного стола

Обзор
KL-Type от LEBEN — гидравлический промышленный демпфер с механическим возвратом пружиной (COMPENSER®), разработанный для лёгкого машиностроения и компактных установок. Серия KL оснащена пружиной с низкой возвратной силой, подходящей для подходов с низкой скоростью (ползучее движение), и обладает очень короткой конструкцией с высокой стойкостью к местному изгибу.

Области применения

• Защита от падения грузовых телозахватов (например, гидравлических тележек) при неконтролируемом опускании
• Аварийная остановка линейных осей при отказе привода или тормоза
• Предохранительные демпферы для подъемных столов, подъёмных агрегатов и подъёмных устройств
• Поглощение ударов для штабелёров и конечных положений лебёдок
• Защита захватных приспособлений в системах складирования и транспортировки от падения
• Защита рам, направляющих и подъемных механизмов от сильных ударов
• Вертикальный упор для подъёмников и станций опускания; аварийный буфер для вертикальных осей при ограниченном монтаже

Конструкция и принцип действия
Шток поршня входит в камеру давления вместе с поршнем. При ударе демпфирующая среда проходит через управляющие канавки во внешней трубке через поршень в камеру компенсации объёма. Возвратная пружина натягивается и после удара возвращает шток поршня в исходное положение, в то время как среда возвращается в камеру давления. KL-Type использует низковязкую среду COMPENSOL® и механический возврат COMPENSER®.

Обозначения

• 1 Ударная крышка
• 2 Шток поршня
• 3 Возвратная пружина
• 4 Направляющая
• 5 Камера компенсации объёма
• 6 Поршень
• 7 Камера давления
• 8 Внешняя трубка с управляющими канавками
• 9 Заглушка трубки

Аксессуары / Специальные исполнения

• Специальные материалы (например, нержавеющая сталь) для агрессивных сред или пищевой промышленности
• Качественная защита от коррозии по DIN EN ISO 12944 до категории агрессивности C5M
• Специальные крепёжные элементы (например, резьбы) согласно желаемой геометрии заказчика
• Специальная ударная крышка по запросу для особых применений

Технические характеристики

• Обозначение продукта: KL-Type (компактный демпфер)
• Тип продукта: гидравлический промышленный демпфер с механическим возвратом пружиной (COMPENSER®)
• Предпочтительное положение монтажа: вертикальное (другие положения по запросу)
• Низкая возвратная сила
• Очень короткая конструкция
• Высокая стойкость к изгибу
• Поверхность: корпус оцинкован (стандарт) или окрашен; шток поршня с твёрдым хромированием (стандарт)
• Демпфирующая среда: COMPENSOL® (низкая вязкость)
• Крепление: фланцевое (переднее/заднее), опора на лапы или крепление контргайкой
• Реакционная сила: постоянная на всём ходе или возрастающая в передней области хода (опционально)
• Очень короткое время срабатывания после удара
• Диапазон температур: -25 до +80 °C
• Передаваемая энергия до 20 kNm
