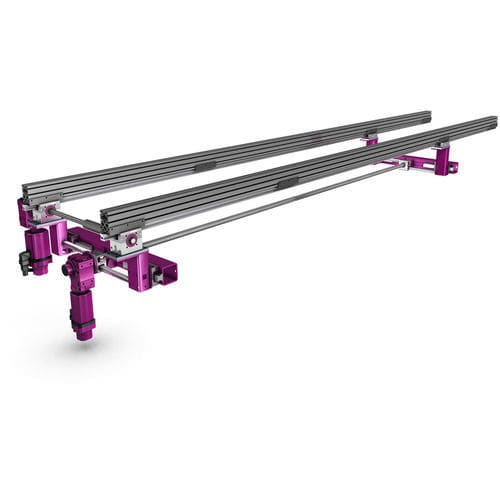

Многоосная система позиционирования Shuttle

3 оси2 осилинейная

1-лучевой челнок, подвесной, двухосный привод Подвесной 1-балочный челнок. Стойка и линейный lifgo® подвешены под балкой для горизонтального привода. К ней прикреплены надстройка и два lifgo® для Z-образного хода. На подвешенный стандартный алюминиевый профиль можно установить захваты, присоски или другие устройства. 1-рычажный челнок, подвесной, 2-осевой привод с 5 станциями захвата Горизонтальный подъемник установлен в подвешенном положении. В отличие от предыдущего примера, вертикальный подъемник сконструирован таким образом, что второй редуктор lifgo® установлен в горизонтальном направлении рядом с каждым вертикально расположенным. Редукторы соединены и синхронизированы через профильный вал. В горизонтальном направлении на стойки действует растягивающее усилие, которое заставляет шестерни вращаться. Это усилие передается на вертикальный lifgo® , и вращение перенаправляется обратно в линейное движение (в данном случае вертикальное). 2-осевой конвейер с функцией захвата Стоящий 2-осевой конвейер для перемещения деталей. Одна ось подъема горизонтальная, одна ось захвата или закрытия, синхронно с обеих сторон к центру. Может использоваться как ступенчатый конвейер. Также доступен как 3-осевой конвейер с горизонтальным и вертикальным ходом и синхронной осью закрытия. 2-рукавный челнок, стоящий, привод на 2 оси снаружи Разработан как 2-осевой передаточный челнок с приводами, установленными снаружи. Система также может быть спроектирована как 3-осевой передаточный захватный челнок.
