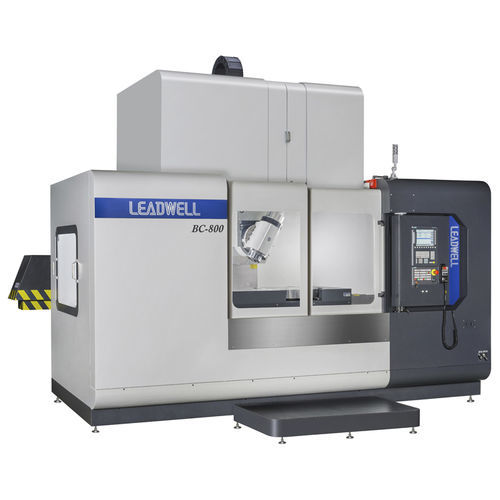

Обрабатывающий центр ЧПУ 5 осей BC series вертикальныйс поворотным столом30 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Количество инструментов
- 30 инструментов
- Применение
- для оптики
- Другие характеристики
- высокая жесткость
- Ход Х
1 100 mm, 1 300 mm, 1 520 mm, 2 040 mm
(43,31 in, 51,18 in, 59,84 in, 80,31 in)- Ход Y
610 mm, 760 mm, 1 000 mm
(24,02 in, 29,92 in, 39,37 in)- Ход Z
МИН.: 610 mm
(24,02 in)МАКС.: 948 mm
(37,32 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
15 kW, 18,5 kW
(20,39 hp, 25,15 hp)- Скорость подачи по оси X
36 000 mm/min
(23,62 in/s)- Скорость подачи по оси Y
36 000 mm/min
(23,62 in/s)- Скорость подачи по оси Z
36 000 mm/min
(23,62 in/s)
Описание
*FEA-анализ
*Проектирование жестких конструкций
*Конструкция шарико-винтовой пары с двумя гайками по оси X/Y
*Поворотный стол использует двигатель DD
*Направляющие роликового типа (оси X/Y/Z)
*Конструкция встроенного поворотного стола
Высокая надежность:
*Система перемещения роликового типа
*Конструкция системы смазки подшипников шариковинтовой пары
*Двойной шнек для щепы
*Трехосевая оптическая шкала
*Система регулировки компенсации вращающегося стола
*Система динамического контроля столкновений
*Подвижная конструкция УВД
---
