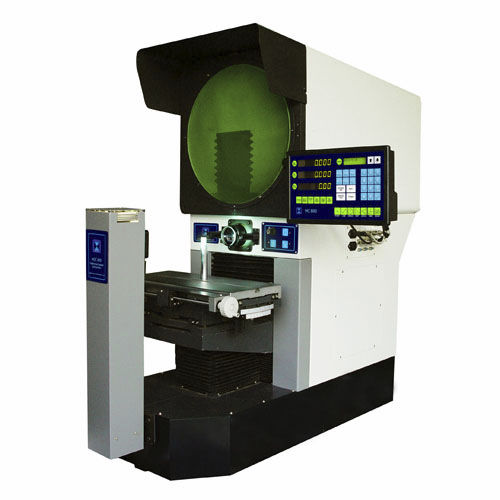

Цифровой профильный проектор 5 - 100X, ø 400 mm | HOC400

горизонтальный

Горизонтальный настольный профильный проектор может использоваться для контроля поверхностей и контуров различных предметов, таких как кулачки, винтовые резьбы, зубчатые передачи, фрезы и т.д., Подходит для исследовательских лабораторий и образовательных учреждений. Горизонтальный оптический экран компаратора диаметром 400 мм с четырьмя пленочными зажимами, весит 240 кг. Ступенька имеет размеры 450 мм х 200 мм и грузоподъемность 30 кг. Путешествие по оси X.Z составляет 250 мм х 150 мм, по оси Y - 100 мм. Ось X.Y имеет линейную шкалу с разрешением 0,5 мкм Объектив поставляется в различных размерах: 5x, 10x, 20x,50x и 100x (10x - стандарт) с установленным рефлектором. Точность увеличения составляет 0,08% для контуров и 0,12% для поверхностей. Передаточная подсветка обеспечивается галогенными лампами 24 В, 150 Вт для контурной и отражающей подсветки аналогичными, 21 В, 150 Вт для поверхностей (пары волоконно-оптического освещения). Для питания можно использовать однофазное напряжение 110-120 или 200-240 В, 50/60 Гц. Углы могут быть измерены с разрешением 0,01° или 1′. Точность составляет ±(2,5+L/150)мкм, где L - длина заготовки в мм. Это дает повторяемость 0,003 мм. Оснащена линейной направляющей передачей для облегчения быстрого перемещения. Цифровое считывание данных осуществляется через DC3000 DRO с выходом RS232.
