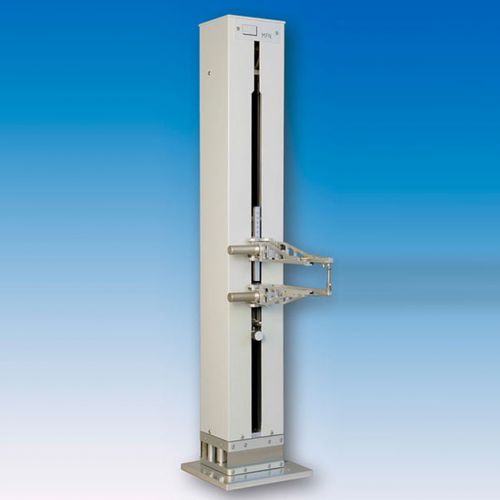

Экстенсoметр MFN-A-L

Экстензометр MFN имеет модульную конструкцию. Поэтому его можно выбрать для каждого конкретного случая применения. MFN-A предлагает как малый, так и большой диапазон измерений. При меньшем диапазоне (4 мм) достигается высокая точность измерений. Измерительные головки с прикрепленными измерительными рычагами направляются параллельно и без люфта перемещаются между двумя хромированными колоннами. Погрешности не возникают из-за изменения угла наклона измерительных рычагов и наклона ножевых кромок к образцу, как это происходит в простых установках с вращающимися измерительными рычагами. Легко перемещаемая параллельная поворотная плита компенсирует погрешности центровки и косое натяжение между машиной и MFN. Она крепится к основанию MFN, и на образец не передается никакое усилие. Измерительная пружина, связанная с полномостовым тензодатчиком, расположена в правом верхнем измерительном рычаге. Ее отклонение происходит от измерительного штифта нижнего рычага вдоль линии, проходящей через "кромку ножа и центр образца". Близкое расположение измерительной системы к образцу делает возможной точность измерений, которая в противном случае достигается только с помощью ручных экстензометров, непосредственно прикрепленных к образцу. Измерительные штифты, необходимые для различных L0, могут быть легко и быстро заменены (стандартным аксессуаром является штифт 50 мм).
