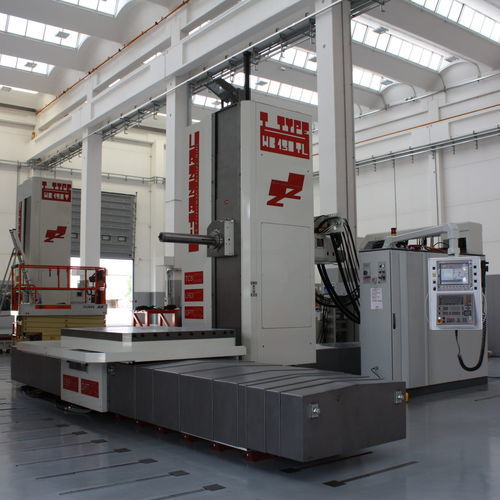

HB 130TL - морфологическая машина типа "Т" с двумя независимыми и отдельными станинами, жестко соединенными фундаментом. Большое количество нивелиров BW Fixatoren и нивелиры фундамента, расположенные через каждые 500 мм, обеспечивают максимальную жесткость и точность выравнивания двух станин.
Преимуществами Linea T-Type являются:
Эргономичный дизайн:
Оптимальный обзор
Облегченный доступ и размещение деталей
Максимальная эксплуатация рабочей зоны
Максимальный комфорт для оператора
Широкий рабочий диапазон:
Поворотный стол 15 тонн с поверхностью до B=1.800×2.200 мм
Максимальная адаптация размещения.
Жесткость:
Высокая жесткость конструкции двух станин
Компактный дизайн
Минимальное расстояние от пола
Шпиндель очень близко к центру стола
Специальная конструкция двух станин для идеального прилегания стола и станины:
Максимальное сокращение расстояния от центра стола.
Максимальная жесткость благодаря оптимальному подходу к детали.
Установка станка непосредственно на пол
Снижение затрат на фундамент
Максимальный комфорт для оператора
Максимальная жесткость благодаря уменьшенному расстоянию между шпинделем и выравниванием фундамента.
Рамный шпиндель с расширенным креплением:
Расточной шпиндель превышает центр стола почти на 300 мм
Макс. Универсальность
Очень высокая производительность.
Шпиндель - - -
Конус шпинделя - ISO - 50 - Big Plus
Макс. Скорость вращения - об/мин - 4.000
Максимальный крутящий момент двигателя - Нм - 1.200
Фиксированная выдвижная бабка - Сечение - мм. - 515 x 510
Тревелы - - -
Фиксированная выдвижная бабка - Длина - мм. - Фикс 350
Поворотный стол - - -
Поверхность стола - B15 - мм. - 1.600 x 2.000
Поверхность стола - B16 - мм. - 1.800 x 2.200
Макс. Допустимая нагрузка - тн. - 15
Подачи - - -
Рабочие органы - мм./1′ - 7.500
Набеги - мм./1′ - 20.000
---
