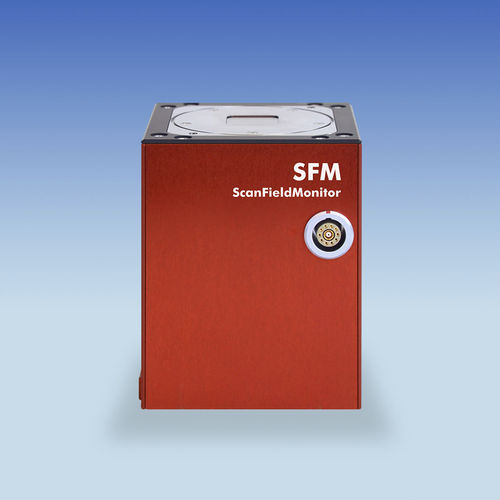

Измерительный инструмент длины SFM

положения3Dлазерный

С помощью прибора PRIMES ScanFieldMonitor (SFM) узнайте все о параметрах вашего производства менее чем за 3 секунды. Портативный ScanFieldMonitor имеет инновационный принцип измерения, разработанный специально для процессов аддитивного производства, а его небольшая стеклянная конструкция и компактный дизайн делают его идеальным для диагностики лазерного луча и оптимизации процесса. Кусок стекла с особой измерительной структурой - вот что отличает инновационный прибор PRIMES ScanFieldMonitor (SFM). Фотодиод улавливает рассеянный свет при сканировании лазерного луча по этой структуре и использует эту информацию для быстрого определения характеристик лазерного луча. Он не только определяет ширину луча на измерительной плоскости, но и позволяет восстановить траекторию, положение и длину луча, а также определить скорость его движения. С помощью специальных измерительных схем можно проанализировать такие сложные соотношения, как искажение в виде пинчушона, слияние перекрывающихся полей сканирования, задержки при активации и деактивации лазера. Это может быть использовано для синхронизации лазера с блоком сканирования. Использование 3D-платформы для построения станка для перемещения по оси z позволяет измерять каустику и определять ровность плоскости. А ScanFieldMonitor достаточно мал, чтобы его можно было разместить практически в любом месте рабочей зоны. ScanFieldMonitor отвечает требованиям специфических измерительных задач сканера, включая такие аспекты, как ровность поверхности, искажения от пинцета, смещение фокусной точки или точность положения и скорость маркировки. Прибор работает за счет обнаружения рассеянного лазерного света на пластине из структурированного стекла и поэтому не зависит от оптической мощности.
