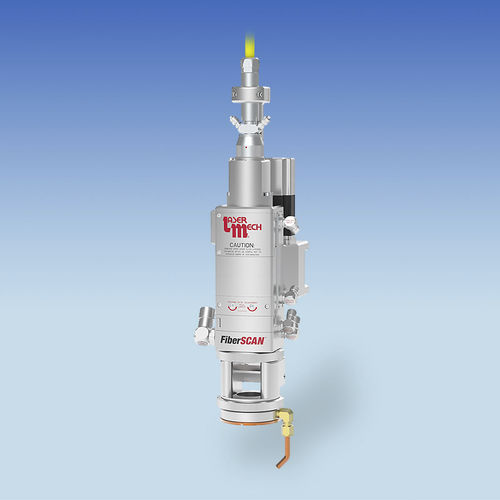

Головка лазерного сканера 2D FiberScan™ RW

для сварки

Лазер мощностью до 6 кВт FiberScan™ RW использует вращающиеся клинья для создания вращения луча в фокусе для таких применений, как сварка с перемешиванием, а также может генерировать полные формы и формировать элементы размером до 48 мм. Управление лазерной системой взаимодействует с бортовым контроллером FiberScan™ RW по общим протоколам, включая дискретные входы/выходы или различные варианты Fieldbus. Возможна практически любая 2D-форма, а наиболее распространенные формы хранятся в библиотеке Shape Commander™. Как и в других обрабатывающих головках Laser Mechanisms, программное обеспечение FiberScan™ RW постоянно контролирует состояние оптических элементов в головке, определяя наличие, температуру и рассеянный свет. FiberScan™ RW можно интегрировать со всеми доступными волоконно-оптическими разъемами (QBH, QD, LCA и т. д.) и с любыми роботами или системами перемещения. ОБРАБАТЫВАЮЩАЯ ГОЛОВКА Номинальная мощность (волоконный лазер): до 6 кВт Диаметр луча (макс. NA 0,12, полный луч): 23 мм Фокусировочный объектив (стандартное фокусное расстояние): 300 мм Дополнительные фокусные расстояния (по запросу): 250-500 мм Диаметр фокусирующего объектива: 38,1 мм Фокусное расстояние коллиматора (стандартное) : 75 мм Рабочая область: ø48 мм @ 300 мм FL Движение луча (круги или 2D фигуры): 5° поворотные клинья Макс. Скорость: 50 Гц непрерывно Функции дистанционного контроля: Температура оптики, присутствие и положение Вращение воздушного ножа/поперечной струи: Фиксированное или 360° вращение Апертура меди (варьируется в зависимости от узора): 28 мм Волоконно-оптические соединения: QD (LLK-D, LCA), QBH (HLC-8) Охлаждение (вода комнатной температуры): 1.5 л/мин. Вес (включая кабель, шланги и монтажную пластину): ~7,0 кг Выбор формы: Программное обеспечение Shape Commander™ Опции: Лазер для внеосевого наведения, камера
