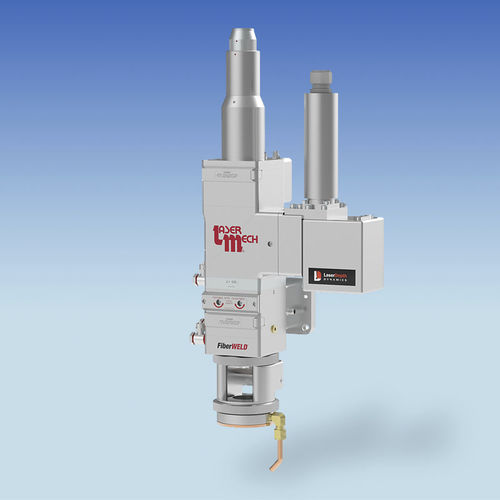

Оптическая система визуализации LDD

для осмотра

Запатентованная технология визуализации Laser Depth Dynamics (LDD) - единственная технология, которая обеспечивает прямые геометрические измерения проплавления лазерного шва - во время сварки. В технологии Inline Coherent Imaging, или ICI, используется маломощный луч инфракрасного лазера для измерения расстояний, и дополнительное расстояние от поверхности материала до дна шпоночного отверстия является проплавлением шва. Этот измерительный луч направляется через ту же оптику, что и сварочный луч, фокусируется прямо на дно парового канала замочной скважины и возвращает фактическое проплавление в режиме реального времени. Полученные данные эквивалентны продольному сечению сварного шва и предоставляются мгновенно, без дополнительных трудозатрат и без разрушения детали. Больше не нужно проводить разрушающие испытания, а данные о качестве сварного шва сохраняются для каждого произведенного шва. Компания Laser Mechanisms встроила систему LDD во все свои головки FiberWELD®, она также может быть интегрирована в системы подачи CO2-лучей Laser Mech® Система Inline Coherent Imaging (ICI) отличается гибкостью и находит применение в целом ряде лазерных процессов, помимо сварки, а также способна измерять все большее число показателей, специфичных для конкретного процесса. Отслеживание шва на основе ICI, слежение за высотой, проплавление точечного шва и контроль затвердевшей поверхности - вот лишь несколько примеров для применения в сварке. Он может измерять характеристики поверхности и глубину абляционного лазера, а также служить в качестве детектора прокола при сверлении в аэрокосмической промышленности. Для аддитивных процессов, таких как лазерная наплавка и лазерное аддитивное производство, система ICI может измерять высоту поверхности до и после добавления очередного слоя. LD-600 - это флагманская система когерентной визуализации LDD.
