Описание

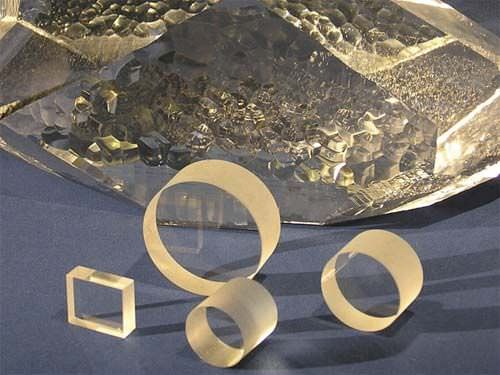

Волновые пластины - также известные как "пластины замедления" - это оптические элементы, создающие фазовый сдвиг в передаваемом свете с помощью двулучепреломляющего кристаллического кварца.
Сдвиг фазы на 90° называется пластиной l/4, пластиной четверти волны или круговым поляризатором, тогда как сдвиг фазы на 180° называется пластиной l/2 или пластиной полуволны.
Все волновые пластины, как правило, оснащены AR-покрытием, оптимизированным для одной длины волны l. По запросу также поставляются пластины без покрытия.
Существует три основных типа волновых форм: множественный порядок, низкий порядок и нулевой порядок. Принципиальное различие между этими пластинами заключается в стабильности допусков на заторможенность во всем диапазоне длин волн. Этот допуск зависит от спектрального диапазона, типа продукта и расчетной толщины.
Толщина пластин зависит от длины волны и указанного замедления. К типичным толщинам пластин замедленного действия, предлагаемых ЛАЗЕРНЫМ КОМПОНЕНТАМ, относятся:
-Множественный заказ: 0.4 мм - 0,6 мм
-Низкий порядок: 0.1 мм - 0,25 мм
-Нулевой заказ (с оптическим контактом): 0,8 мм - 1,2 мм
Подробности об этом вы найдете в спецификациях.
Двойные/Гармонические волны
Двойные/гармонические волновые пластины сконструированы таким образом, что для двух длин волн можно достичь заданного фазового сдвига. Замедление может быть выбрано по-разному для каждой длины волны. Так, например, длина волны l = 1064 нм может проходить через фазовый сдвиг l, в то время как вторая длина волны l = 532 нм испытывает фазовый сдвиг l/2. Пластины замедления в противном случае соответствуют пластинам нескольких заказов
---
