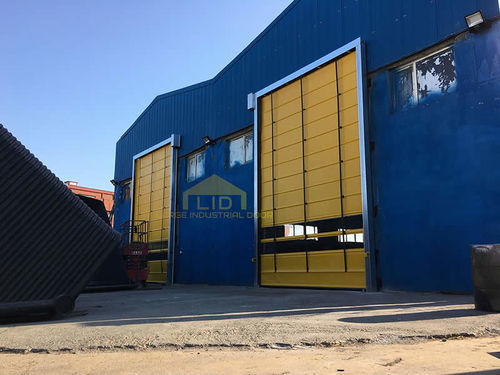

Рулонный ворота HSR100

ПВХдля использования в помещенияхдля мостового крана

Обзор
Высокоскоростные рулонные ворота из ПВХ ткани — компактные вертикально открывающиеся ворота, предназначенные для ускорения потока транспорта и снижения воздухообмена в промышленных и логистических помещениях. Они обнаруживают металлические объекты (транспорт) с помощью датчиков и работают автоматически, обеспечивая видимость через смотровые окна и безопасность за счёт фотоэлектрической занавеси, которая при обнаружении препятствия останавливает и поднимает полотно.

Область применения
Чаще всего устанавливаются во внутренних коридорах для погрузчиков, проходах складов и производственных зонах. Возможен монтаж с наружной стороны при соблюдении требований безопасности.

Особенности

• Непрерывная высокоскоростная работа для интенсивного ежедневного использования
• Модуль автоматического закрывания
• Фотоэлектрическая завеса, останавливающая и поднимающая воротное полотно при обнаружении препятствия
• Интеграция с панелями управления, индукционными петлями, системами карт доступа, радаром движения и модулями сухих контактов
• Смотровые окна для улучшения видимости и снижения риска столкновений

Стандартное оборудование

• Тент (тканевое полотно)
• Двигатель
• Плата управления (EP500)
• Боковые направляющие
• Верхний механизм намотки

Срок производства
Около 10 дней для одной единицы, в зависимости от загрузки производства.

Цена
Изготовление на заказ; стоимость зависит от размеров, условий проекта и выбранных опций.

Технические чертежи и галерея
Предоставляются технические чертежи, рендеры и фотогалерея для справки при монтаже и выбора внешнего вида.

Таблица характеристик
ТКАНЬ
Бренд: Mehler Texnologies
Масса: 900 g/m²
Разрывная нагрузка: 4000 N/50 mm
Рабочая температура: -40 °C / +70 °C
Огнестойкость: ISO 3795 <100 mm/min

Двигатель
Мощность: 0.37–1.1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3-фазный
Редуктор: DS050 İ:15
Тормоз: ENR02 220V охлаждаемый + ручной

Блок управления
EP500 с LCD экраном

Ветровая устойчивость
До 80 km/h

Металлические детали
Оцинкованная сталь

Вал
Алюминиевый профиль (экструзия)

Цвета и опции
Доступны различные цвета. Доп. опции: фотоэлектрическая завеса, пульт дистанционного управления, детектор петли, звуковой сигнал, радар, интеграция с контролем доступа.

Технические характеристики

• Тип продукта: высокоскоростные рулонные ворота из ПВХ ткани
• Модель: HSR100 (пример в медиа)
• Бренд ткани: Mehler Texnologies, 900 g/m²
• Разрывная нагрузка ткани: 4000 N/50 mm
• Температура эксплуатации: -40 °C до +70 °C
• Огнестойкость: ISO 3795 <100 mm/min
• Мощность двигателя: 0.37–1.1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3-фазный
• Редуктор: DS050 İ:15
• Тормоз: ENR02 220V охлаждаемый + ручной
• Блок управления: EP500 с LCD
• Ветровая устойчивость: до 80 km/h
• Металлические компоненты: оцинкованная сталь
• Вал: алюминиевая экструзия
• Стандартная комплектация: полотно, двигатель, плата управления, боковые направляющие, верхний механизм
• Опции: фотоэлектрическая завеса, пульт, детектор петли, звуковой сигнал, радар, контроль доступа
• Срок поставки: ~10 дней для одной единицы (в зависимости от загрузки)
