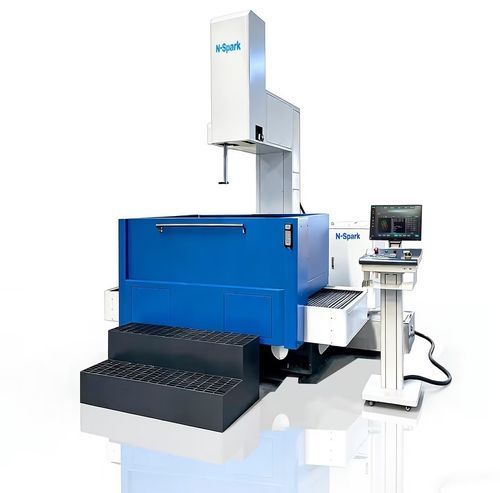

Станок электроэрозионной обработки с проводом AR2 Pro-1600

для больших деталей3D

Обзор
N-Spark AR2 Pro-1600 — это пятиосевой проволочно-электроэрозионный станок, разработанный для промышленных производственных задач. При соблюдении процедур контроля качества Andekejian он сочетает управление по пяти осям, программирование Novick CAM 2026 и платформу Industrial PC для обработки крупногабаритных заготовок.

Категория

• Серия N-Spark Wire EDM AR2 Pro

Технические характеристики (ключевые данные)

• Модель: AR2 Pro-1600
• Габариты (мм): 3400 × 2900 × 2250
• Масса станка (кг): 4500
• Размер рабочего стола (мм): 1600 × 1200
• Ход XY (мм): 1600 × 1200
• Ход UV (мм): 56 × 56
• Ход Z (мм): 400
• Макс. конический угол реза: ±6°/80 mm (опция ±12°/80 mm)
• Макс. толщина реза (мм): 500 (опции 800 / 1000)
• Размеры бака рабочей жидкости (мм): 2000 × 1600
• Макс. масса заготовки (кг): 2500
• Макс. размеры заготовки (мм): 2000 × 1600 × 500
• Стандартное питание: AC 3×380 V, 50 Hz, 1.5 kVA
• Макс. рабочий ток: 15 A
• Макс. скорость обработки: 300 mm²/min
• Оптимальная шероховатость поверхности: Ra < 0.8 μm
• Количество управляемых осей: пять
• Программирование: Novick CAM 2026
• Комплектация: Industrial PC / SSD / цветной ЖК-дисплей / передача данных по USB

Примечания

• Клавиши и функции управления: отображение координат XYUV; выбор и перемещение осей; скорость перемещения и пошаговый режим; насос вкл/выкл; подача проволоки; старт/стоп/пауза; гоминг осей; обнаружение кромки проволоки и центрирование; обнуление осей; возврат в середину.

Технические характеристики / спецификации

• Пятиосевой станок для крупногабаритных заготовок
• Рабочий стол: 1600 × 1200 мм; ход XY: 1600 × 1200 мм
• Ход Z: 400 мм; ход UV: 56 × 56 мм
• Макс. толщина реза: 500 мм (опции 800 / 1000 мм); конический угол ±6°/80 mm (опция ±12°/80 mm)
• Макс. масса заготовки: 2500 кг; макс. размеры заготовки: 2000 × 1600 × 500 мм
• Электрика: AC 3×380 V, 50 Hz, 1.5 kVA; макс. ток 15 A
• Производительность: до 300 mm²/min; поверхность Ra < 0.8 μm
• Управление и ПО: Industrial PC, SSD, цветной ЖК-дисплей, USB; программирование Novick CAM 2026
