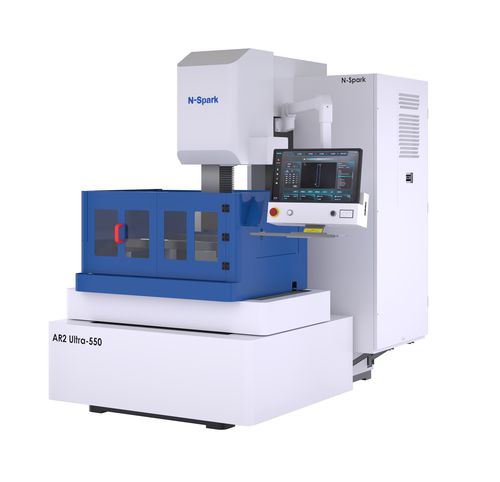

Станок электроэрозионной обработки с проводом AR2 Ultra-550

с проводомвысокой точностисверхточный

Обзор продукта
AR2 Ultra-550 — электродрaжерный проволочный станок второго поколения с возвратно-поступательным движением проволоки (reciprocating wire-walking), разработанный для прецизионных N-spark применений со средней проволокой. Серия оснащена полностью автоматической системой протягивания проволоки, исключающей ручное протягивание и уменьшающей разрыв в производительности между оборудованием для латунной и молибденовой проволоки.

Категория
Серия прецизионных CNC средних проволок N-spark

Таблица продукта
Модель: AR2 Ultra-550
Габариты (мм): 2100x2000x2130
Общий вес (кг): 2650
Размер рабочей поверхности (мм): 770x585
Ход по осям XY (мм): 550x400
Ход по осям UV (мм): 70x70
Ход по оси Z (мм): 250
Макс. коничность эрозии: ±3º/80mm
Макс. толщина эрозии (мм): 340
Размер бака рабочей жидкости (мм): 1020x620
Макс. вес заготовки (кг): 600
Макс. размеры заготовки (мм): 990x660x290
Стандартное питание: 3x380V 50Hz 1.5kVA
Функциональные клавиши: отображение осей X/Y/U/V / выбор и перемещение оси / скорость перемещения и пошаговый режим / запуск насоса / привод проволоки / старт-стоп-пауза / возврат в исходное положение / поиск кромки-центра / установить ноль / возврат на половину шага
Макс. ток обработки (A): 15
Макс. скорость обработки (mm²/min): 300
Лучшее шероховатость (μm): Ra<0.8
Управляемые оси: 5 осей
Программное управление: NOVICK CAM 2025

Характеристики / технические спецификации

• Модель: AR2 Ultra-550
• Габариты: 2100x2000x2130 mm
• Общий вес: 2650 kg
• Размер рабочей поверхности: 770x585 mm
• Ход XY: 550x400 mm
• Ход UV: 70x70 mm
• Ход Z: 250 mm
• Макс. коничность эрозии: ±3º/80mm
• Макс. толщина эрозии: 340 mm
• Бак для рабочих жидкостей: 1020x620 mm
• Макс. вес заготовки: 600 kg
• Макс. размеры заготовки: 990x660x290 mm
• Стандартное питание: 3x380V 50Hz 1.5kVA
• Макс. ток обработки: 15 A
• Макс. скорость обработки: 300 mm²/min
• Лучшее шероховатость: Ra<0.8 μm
• Управляемые оси: 5 осей
• Программное управление: NOVICK CAM 2025

Применение
AR2 Ultra-550 подходит для производства прецизионных штампов и пресс-форм, обработки аэрокосмических и автомобильных компонентов и других металлообрабатывающих задач, требующих точной проволочной резки. Автоматическое протягивание проволоки повышает производительность и сокращает время наладки при серийном производстве.

Управление и стандартное оснащение

• Управление 5 осями
• Автоматическая система протягивания для возвратно-поступательной проволоки
• Отображение осей и ручной выбор/перемещение осей
• Функции обнаружения кромки и центра
• Программное обеспечение NOVICK CAM 2025
