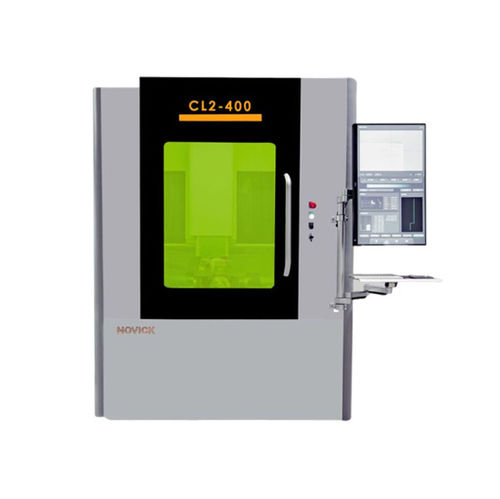

Лазерный гравировально-резальный станок CL2-400

волоконный лазердля дереваЧПУ

Обзор продукта
Прецизионный лазерный станок с ЧПУ CL2-400 — вторая генерация профессионального оборудования для обработки PCD-инструментов. Обеспечивает эффективную и точную резку PCD-инструментов высокой твердости, износостойкости и теплопроводности. Подходит для обработки PCD-инструментов в автомобильной оснастке и деревообрабатывающей промышленности. Система управления с пятиосевой кинематикой и самостоятельно разработанный волоконный лазер позволяют выполнять резку под любым углом и сложных форм. Оборудование имеет полное ограждение, систему аспирации пыли и удобное в управлении исполнение для безопасной и экологичной эксплуатации.

Категория
Серия лазерных станков

Ключевые слова

• Лазер
• Пятиосный лазерный станок для инструментов
• Пятиосный лазерный станок

Параметры машины (таблица)
Параметры машины | Единица | CL2-400
Габаритные размеры (включая электрический шкаф) | mm | 1700 X 1800 X 2290
Суммарный вес станка (включая электрический шкаф) | kg | 3500
Ход по осям X, Y, Z | mm | 300 × 400 × 300
Угол поворота оси A | | -210°/ 40°
Угол поворота оси B | | ±360°
Тип лазера | | волоконный лазер
Мощность лазера | W | 100
Поддерживающий газ | | Сжатый воздух
Режим обработки | | сканирующая резка
Макс. масса инструмента | kg | 30
Макс. размер инструмента, ширина обработки | mm | ø280 × 300
Патрон инструмента | | D32 прямой цанговый патрон; диапазон зажима ø3 × 32 mm
Стандартное питание | | AC3x380V
Ток при полной нагрузке | A | 10
Двусторонняя позиционная точность по осям X, Y, Z | mm | ±0.003
Односторонняя повторяемая позиционная точность по осям X, Y, Z | mm | ±0.001

Характеристики / технические спецификации

• Модель: CL2-400
• Пятиосевое управление для резки под любым углом и формой
• Волоконный лазер; мощность 100 W
• Режим обработки: сканирующая резка
• Рабочая зона (X×Y×Z): 300 × 400 × 300 mm
• Макс. диаметр × длина инструмента (ширина обработки): ø280 × 300 mm
• Макс. масса инструмента: 30 kg
• Патрон: D32 прямой цанговый, диапазон зажима ø3 × 32 mm
• Габариты (включая электрический шкаф): 1700 × 1800 × 2290 mm
• Суммарный вес станка (включая электрический шкаф): 3500 kg
• Вращение оси B: ±360°; вращение оси A: -210° / 40°
• Позиционная точность (двусторонняя): ±0.003 mm; односторонняя повторяемая точность: ±0.001 mm
• Поддерживающий газ: сжатый воздух
• Питание: AC 3x380V; ток при полной нагрузке: 10 A
• Безопасность: полное ограждение, аспирация пыли; простота управления и соответствие экологическим требованиям
