Программное обеспечение оптической интерферометрии ISA

для измеренийдля контроля качестваизображения

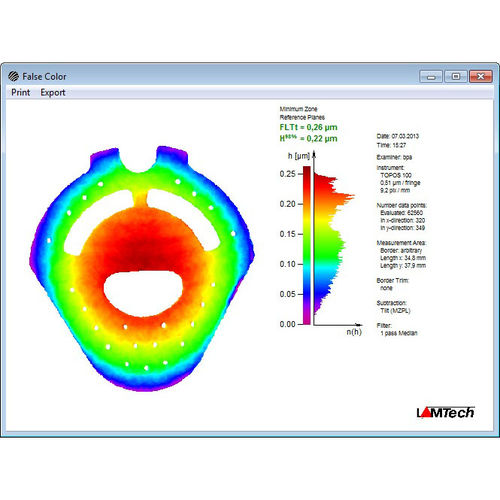

Программное обеспечение ISA предлагает оптимизированный инструмент для оценки интерферограмм и документирования формы деталей. Пользователь получает конкретные значения плоскостности, которые делают результаты сравнимыми и поддающимися количественной оценке. Топография детали может быть отображена следующим образом: - измерительный паспорт - фальшивое изображение - рельефное изображение - несколько линейных диаграмм (например, 3D-изображения, поперечные сечения, разработанные виды колец) Параметры измерения, а также многострочный комментарий, выбираемый пользователем, отображаются на всех графиках. Сохранение и перезагрузка параметров измерений, характерных для конкретной детали, выполняется быстро при смене объектов испытания. Диаграммы могут быть распечатаны для документирования измерений. Благодаря двумерному методу измерения, до 560 x 560 точек измерения могут быть оценены за считанные секунды. Экспорт данных в программы статистики и контроля качества обеспечивается сохранением серии результатов измерений либо в формате CSV, либо в формате AQDEF. Плоскостность рассчитывается в соответствии с ISO/TS 12781-1 и отображается в виде значения FLTt.
