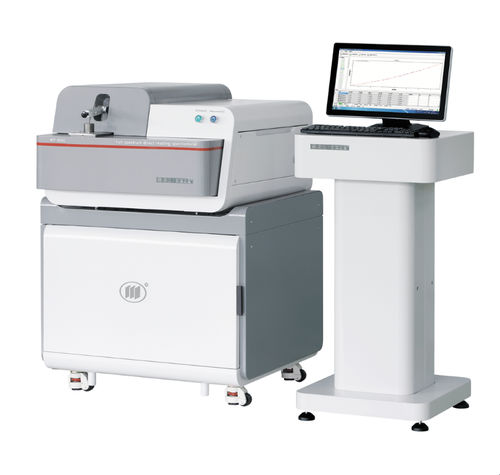

Атомно-эмиссионный спектрометр WY-9000

оптической эмиссииOESс оптическим излучением искрового разряда

Обзор продукта
WY-9000/9500 — спектрометр оптического излучения с прямым считыванием для анализа металлов и сплавов. Оптическая камера вакуумируется (уменьшает поглощение O2 при λ <200 нм) и имеет恒温ный контроль (34°C) для повышения стабильности и пределов детекции элементов, таких как C, P и S. Каналы анализа настраиваются программно без изменений аппаратуры. Интегрированный цифровой источник возбуждения поддерживает несколько режимов (искра, дуга, подобные дуге) для основных, высококонцентрированных, следовых и ультрамалых концентраций. Программное обеспечение на базе Windows с китайским интерфейсом, базой данных и возможностью сетевой передачи данных.

Ключевые характеристики
Оптическая схема: полноспектральная конфигурация Paschen–Runge (вакуум)
Диапазон длин волн: 160–800 нм
Фокусное расстояние решетки: 401 мм
Плотность линий решетки: 2400 линий/мм
Дисперсия (1-й порядок): 1,1 нм/мм
Детектор: несколько высокопроизводительных линейных CCD
Источник света: полностью цифровой искровой возбуждающий источник (100–1000 Гц; импульс 1–100 A)
Отверстие возбуждения: 12 мм; импульсный аргон, струйное зажигание с автоматической продувкой
Рабочие условия: 10°C–30°C; влажность 20%–80%
Питание: AC 220V / 50Hz
Чистота аргона: 99,999%
Габариты (примерно): 700×800×450 мм (настольный), 850×870×1175 мм (вариант)

Источник света и возбуждение
Полностью цифровой твердотельный искровой источник с непрерывно регулируемой энергией и частотой. Высокочастотный импульсный разряд (1–100 A) обеспечивает анализ в широком диапазоне концентраций. Импульсный режим с аргоном и автоматическая продувка минимизируют загрязнение и повышают воспроизводимость.

Преимущества продукта

• Высокое разрешение за счет длиннофокусной решетки и конструкции Paschen–Runge/Parabolic–Rowland в высоком вакууме, что уменьшает спектральные помехи и повышает чувствительность.
• Механически гравированные решетки позволяют получать спектры высших порядков и гибко выбирать длины волн.
• Высокоинтегрированная электроника в стандартизированном шасси — низкая частота отказов и упрощенное обслуживание.
• Быстрый анализ с хорошей воспроизводимостью; типичный полный анализ всех каналов за ~30 секунд.
• Программная база данных для поиска результатов, печати и удаленной передачи данных.
• Термоконтроль оптических компонентов и твердофазная адсорбционная ловушка предотвращают загрязнение маслом/газами и обеспечивают долгосрочную стабильность.
• Программно настраиваемые каналы элементов без необходимости добавления аппаратуры.
• Оптимизированная подача аргона сокращает время продувки и расход газа.
• Высокопроизводительные DSP и ARM процессоры для сверхбыстрого сбора данных и мониторинга в реальном времени (температура, вакуум, давление аргона, состояние источника).
• Открытая конструкция держателя электродов и регулируемый держатель образца для образцов разных форм и размеров.

Конфигурация и комплектующие (выдержка)
Основной блок спектрометра — модель: WY-9000 (или WY-9500); кол-во: 1
Коммерческий компьютер — типовая конфигурация; кол-во: 1 (пример: Lenovo)
Лазерный принтер — ч/б A4; кол-во: 1
Вакуумный насос — модель BSV-10; кол-во: 1
Кабельные вводы KF25 (3 шт.), KF16 (2 шт.)
Вакуумный соединительный трубопровод φ19–25; вакуумный зажимной клапан GYC-JQ25; фильтрующий клапан; редуктор давления аргона YQY-12; быстросъемное соединение M10×1 φ6; аргонопровод (~2 м); сетевой кабель; силовой кабель

Пользовательская документация

• USB с программным обеспечением — 1
• Руководство пользователя — 1
• Сертификат соответствия — 1
• Гарантийный талон — 1
• Акт приемки и установки — 1

Технические спецификации

• Модель: WY-9000 / WY-9500
• Диапазон длин волн: 160–800 нм
• Фокусное расстояние решетки: 401 мм; плотность: 2400 линий/мм; дисперсия: 1,1 нм/мм
• Детектор: несколько высокопроизводительных линейных CCD
• Источник: полностью цифровой искровой возбуждающий источник, 100–1000 Гц, импульс 1–100 A
• Температурный контроль оптической камеры: 34°C
• Требование к аргону: чистота 99,999%
• Рабочая среда: 10°C–30°C, влажность 20%–80%
• Питание: AC 220V / 50Hz
• Типичное время анализа: полный анализ всех каналов за ~30 с
