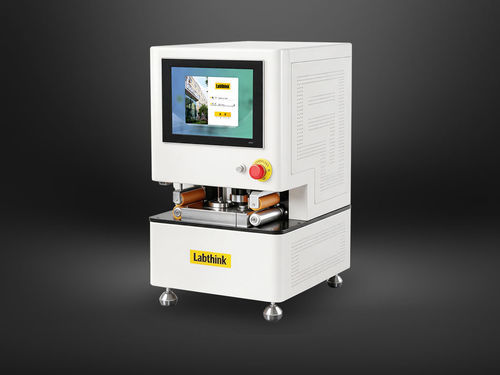

Комбинированный тестер толщина C910H

сопротивления бурениювоздухонепроницаемостьдля сепаратора литийно-ионного аккумулятора

Обзор Интегрированная система C910H для испытаний воздухопроницаемости, прочности на прокол и толщины использует объемный метод для проверки газопроницаемости и механические принципы для измерения прочности на прокол и толщины. Предназначена для испытаний сепараторов батарей и связанных полимерных пленок.

Характеристики продукта
Полностью автоматический высокоточный метод определения объема воздуха

• Полностью автоматическое измерение объема воздуха, проходящего через образец, заменяет ручной метод со скользящим цилиндром.
• Полностью автоматическая система регулирования давления с точностью лучше 0,01 кПа.
• Давление испытания может быть свободно и гибко установлено через программное обеспечение.

Метод контактного измерения толщины

• Оснащена сферической измерительной головкой из твердого сплава для высокой износостойкости.
• Износостойкость при скольжении превышает 100 миллионов циклов.
• В датчике используется фотоэлектрическая пропускающая линейная решетка для точных показаний.

Механический метод измерения прочности на прокол

• Точность измерения силы лучше класса 0.5 с высокой повторяемостью.
• Сервоприводная система с прецизионным шариковинтовым механизмом, бесступенчатая регулировка скорости и высокоточное управление скоростью.
• Пневматическое зажимание образцов обеспечивает постоянную силу зажима и экономит время.

Интегрированное измерение с автоматической подачей образцов

• Комплексная проверка воздухопроницаемости, прочности на прокол и толщины повышает эффективность и сокращает затраты труда.
• Функция сканирования обеспечивает автоматическую идентификацию и регистрацию образцов.
• Система двойного позиционирования уменьшает отклонения при подаче образцов.

Интеллектуальное управление и надежная работа

• 12.1″ встроенный планшет с сенсорным экраном на базе Windows.
• Датчики, серводвигатели и пневмоэлементы от международных производителей для стабильной работы и длительного срока службы.
• Автоматический мониторинг температуры и влажности с записью условий испытания в реальном времени.
• Испытание воздухопроницаемости поддерживает различные единицы отображения (например, s/100 mL и μm/(Pa·s)).
• Программное обеспечение поддерживает многоуровневую систему прав доступа и опциональный аудит.

Принцип испытания Воздухопроницаемость измеряется в контролируемой среде (температура, влажность, нормальное атмосферное давление). Тест фиксирует время, за которое 100 мл воздуха проходит через площадь 6.45 см2 образца сепаратора при приложенном давлении 1.21 кПа.

Эталонные стандарты ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Применение теста (основные области)

• Воздухопроницаемость Подходит для испытаний на воздухопроницаемость сепараторов батарей, дышащих пленок и других полимерных изделий.
• Толщина Подходит для измерения толщины сепараторов батарей, дышащих пленок и других полимерных изделий.
• Прочность на прокол Подходит для измерения прочности на прокол сепараторов батарей, дышащих пленок и других полимерных изделий.

Технические параметры (ключевые показатели)
Модель: C910H
Диапазон измерения воздухопроницаемости (с/100 мл): 30–1500
Диапазон измерения воздухопроницаемости (мкм/(Па·с)): 0.1–4
Разрешение объема: 0.001 мл
Точность объема: 1% (мл)
Диапазон давления: 0–2 кПа
Точность давления: 0.01 кПа
Диапазон измерения толщины: 0–2 мм
Разрешение толщины: 0.1 мкм
Повторяемость толщины: 0.5 мкм
Диапазон прочности на прокол: 0.1–50 Н
Разрешение прочности: 0.001 Н
Точность прочности: ±0.5% (показание)
Скорость испытания: 0–500 мм/мин (целые значения)
Точность скорости: ±0.5% (показание)
Ход измерения: 0–600 мм
Скорость подачи образца: 0–50 мм/с
Площадь измерения: 1 in² (6.4 см²)
Размер образца: 4″ x 40″ (10 см × 100 см)
Максимальная толщина образца: ≤ 80 mil (2 мм)
Диаметр головки: Φ3 мм (сферический)
Давление головки: < 0.8 N
Внутренний диаметр оснастки для прокола: Φ50 мм
Диаметр иглы для прокола: Φ1 мм
Источник воздуха: сухой воздух (поставляется пользователем); требуемое давление: 0.5–0.7 MPa (72.5–101.5 PSI)
Размер порта: полиуретановая трубка Φ6 мм
Габариты (В×Ш×Г): 76 × 45 × 55 см
Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz (выбор)
Вес нетто: 85 кг
Стандартная комплектация: основное устройство, встроенный планшет, профессиональное ПО, трубка Φ6 мм
Дополнительно: компрессор воздуха; CFR 21 Part 11; требования GMP к компьютерной системе; DataShield (опция).

Характеристики / технические спецификации

• Модель: C910H
• Интегрированные методы измерения: объемный для воздухопроницаемости, механический для прокола, контактный для толщины
• Диапазон воздухопроницаемости: s/100 mL 30–1500; μm/(Pa·s) 0.1–4
• Разрешение/точность объема: 0.001 мл / 1%
• Диапазон/точность давления: 0–2 кПа / 0.01 кПа
• Диапазон/разрешение/повторяемость толщины: 0–2 мм / 0.1 μм / 0.5 μм
• Диапазон/разрешение/точность прокола: 0.1–50 Н / 0.001 Н / ±0.5% показания
