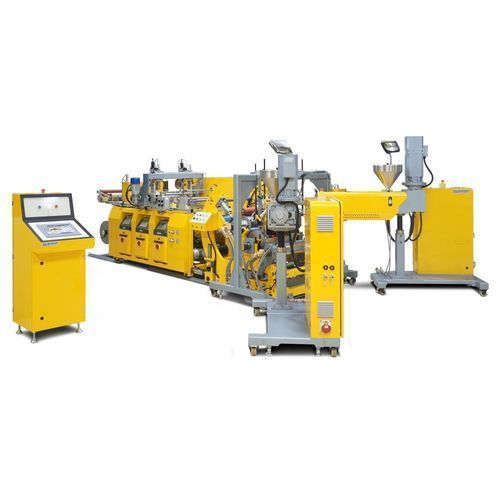

Изогнутая катушка LCCR-500-C

буронабивнаядля высоких нагрузоквысокая нагрузка

Обзор продукта
Labtech представляет прочную C-образную станину с роликами для литьевой плёнки, выполненную в виде верхней роликовой стопки. Такая конфигурация обеспечивает производство плёнки и листов на высокой скорости при эффективном теплоотводе через валы.

Конструкция и принцип работы
C-образный пакет охлаждающих валков обеспечивает оптимальный контакт полотна с центральным и верхним валками. Первый и второй валы расположены по горизонтали; третий вал установлен под углом 45° над вторым. Полотно охватывает большой центральный вал на 225° и верхний охлаждающий вал на 180°, что обеспечивает более быстрые темпы охлаждения и эффективное производство.

Техническая таблица
Advanced C-Type Cast Film & Sheet Attachments | LCCR-500-C
Ширина вала: 500 мм
Макс. ширина плёнки: 450 мм
Макс. ширина матрицы: 500 мм
Диаметры валов (все 3): 175/350/250 мм
Материал валов: легированная сталь
Шлифовка поверхности: зеркальная полировка
Мощность двигателя: 3 x 1,0 кВт сервомотора
Регулировка зазора валов: гидравлическое открытие/закрытие; регулировка зазора при помощи прецизионных блоков и храповиков
Скорость съёма: 0,5 – 50 m/mm

Технические характеристики

• Модель: LCCR-500-C
• Ширина вала: 500 мм
• Максимальная ширина плёнки: 450 мм
• Максимальная ширина матрицы: 500 мм
• Диаметры валов: 175/350/250 мм
• Материал валов: легированная сталь
• Обработка поверхности: зеркальная полировка
• Привод: 3 x 1,0 кВт сервомотора
• Метод регулировки зазора: Гидравлическое открытие/закрытие; регулировка прецизионными блоками и храповиками
• Диапазон скоростей съёма: 0,5 – 50 m/mm
