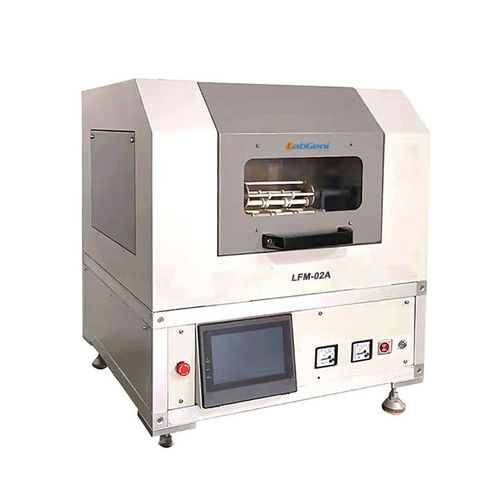

Установка лазерного сплавления чистые металлы LFM-02A

для лаборатории

Overview
LFM-02A — автоматическая плавильная установка, предназначенная для подготовки образцов для рентгенофлуоресцентной спектроскопии (XRF) и связанных аналитических процессов. Встроенная система интеллектуального манипулятора выполняет холодный подъем, автоматическую подачу образца, контролируемое плавление, переворачивание формы, разлив, воздушное охлаждение и автоматическую отбор проб, обеспечивая полностью автоматизированный процесс плавления. Применима в металлургии, горной промышленности, керамике, огнеупорах, химической отрасли и лабораториях контроля качества.

Key features

• Полностью автоматизированный процесс: холодный подъем, автоматическая подача, плавление, переворот формы, разлив и отбор проб.
• Разделение зон нагрева и управления для защиты электрических компонентов от агрессивных газов и высоких температур.
• Термопара типа S платина-родий с PID-регулированием, обеспечивающая точность ±1°C в режиме выдержки.
• 7-дюймовый цветной сенсорный экран с PLC; два автоматических режима (включая предварительное окисление) и один ручной режим; хранение нескольких нагревательных кривых.
• Нагревательный элемент из карбида кремния для быстрого нагрева; энергосберегающая закрытая печь из поликристаллического муллитового волокна.

Furnace unit (polycrystalline mullite fiber closed furnace)

• Интегрированная камера печи с запатентованной технологией вставных ступенчатых портов для улучшенной герметичности и прочности конструкции.
• Изоляционный слой из высококачественного поликристаллического муллитового волокна для термической эффективности и длительного срока службы.
• Высокотемпературный держатель из керамического материала, устойчивый к окислению и термошоку; срок службы значительно дольше металлических держателей.

Central control part

• Система управления: PID-интеллектуальное регулирование + PLC + 7-дюймовый цветной сенсорный экран; простота эксплуатации и настройки параметров.
• Температурный контроль: PID с плавной регулировкой тока; отклонение температуры в режиме удержания менее ±1°C.
• Механизм качания и переворота формы: управление через частотный преобразователь и шаговый мотор для точных и надежных движений; регулируемые амплитуда и частота для равномерного плавления.

Instrument protection measures

• Интегрированная конструкция с независимой вытяжкой предотвращает коррозию управляющих компонентов.
• Многоуровневая защита: программное отключение при превышении установленной температуры и аппаратная защита с сигнализацией о перегреве и отключением главной цепи; функция самопроверки и подсказки при неисправности.

SPECIFICATIONS
Модель: LFM-02A
Диапазон температур печи (макс.): 0–1600°C; Обычный номинальный диапазон: 0–1300°C
Нагревательный элемент: стержень из карбида кремния
Точность управления температурой: ±1°C (термопара типа S)
Скорость нагрева: ≥65°C/мин
Максимальная мощность: 4.5 кВт; Типовая рабочая мощность: 1.0–2.5 кВт (резервная мощность регулируется)
Амплитуда качания: 0–70° (регулируемая); Частота качания: 0.25–1 Гц (регулируемая)
Позиции для образцов: 2 (расширяемо до 3)
Скорость плавления: 10–18 минут для 2–3 образцов (зависит от сложности)
Система управления: хранит 9 рабочих нагревательных кривых; пользователи могут настроить до 72 индивидуальных кривых
Управление выходом нагрева: SCR-фазосдвиговый триггер с автоматической температурной компенсацией; поддерживает многоступенчатый нагрев и автоматическую предокислительную обработку
Режим работы: качание держателя для лучшей однородности и плавления; автоматическое формование и разлив, подходит для некоторых сплавов и рудных образцов
Обработка образцов: конструкция с двумя держателями позволяет плавить два разных образца одновременно (расширяется до трёх); однокнопочная последовательность для открытия крышки, введения образца, плавления, разлива и освобождения; воздушно-охлаждаемая связка обеспечивает безопасный отбор проб без ожогов
Особенности: полностью закрытая модульная конструкция; зона нагрева изолирована от блока управления; независимая вытяжка; защитное наблюдательное окно
Функции защиты: защита от перенапряжения, перегрузки по току, выгорания и перегрева; двойная программно-аппаратная защита; подсказки самопроверки
Питание: 220V 40A 50Hz
Габариты (Д×Ш×В): 660×570×655 мм; Вес: 65 кг
Спецификация платинового тигля: плавильный тигель 45 г (Pt 95% + Au 5%); формовочный тигель 35 г

Accessories list

• 1. Безводный смешанный раствор 67:33 — 250 г — флакон — Кол-во 4
• 2. Безводный тетраборат лития — 250 г — флакон — Кол-во 4
• 3. Бромид аммония — 500 г — флакон — Кол-во 1
• 4. Смешанный пробо-тьигель — шт — Кол-во 4
• 5. Стеклянная мешалка — шт — Кол-во 2
• 6. Ложка для взвешивания — набор — Кол-во 2
• 7. Белый поднос — шт — Кол-во 1
• 8. Щипцы для тигля из нержавеющей стали — набор — Кол-во 1
• 9. Термопара — тип S — шт — Кол-во 1
• 10. Стержень из карбида кремния — специальный U-образный стержень — комплект — Кол-во 1
• 11. Предохранитель — 4A φ10×38 — шт — Кол-во 2
• 12. Предохранитель — 1A φ10×38 — шт — Кол-во 2
• 13. Промежуточное реле — шт — Кол-во 1
• 14. Фотоэлектрический выключатель — шт — Кол-во 1
• 15. Кнопка включения питания — шт — Кол-во 1
• 16. Высокотемпературный держатель — комплект — Кол-во 1
• 17. Руководство по эксплуатации — книга — Кол-во 1
• 18. Отчет об установке и пуско-наладке — копия — Кол-во 2
• 19. Сертификация продукта — копия — Кол-во 1
• 20. Случайный пакет — копия — Кол-во 1

Technical specifications

• Модель: LFM-02A
• Макс. температура печи: 1600°C
• Номинальный диапазон: 0–1300°C
• Точность управления температурой: ±1°C (термопара типа S)
• Нагревательный элемент: стержень из карбида кремния
• Макс мощность: 4.5 kW; Типично 1.0–2.5 kW
• Скорость нагрева: ≥65°C/мин
• Амплитуда/частота качания: 0–70°; 0.25–1 Hz
• Позиции для образцов: 2 (расширяемо до 3)
• Питание: 220V 40A 50Hz
• Габариты: 660×570×655 мм; Вес: 65 кг
