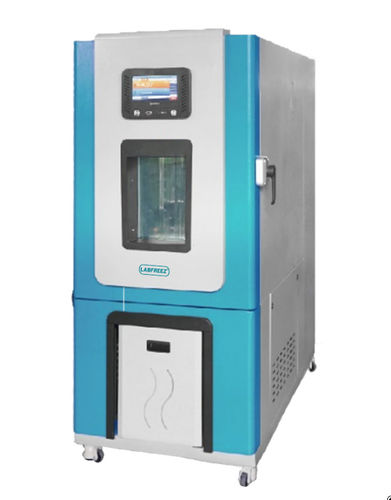

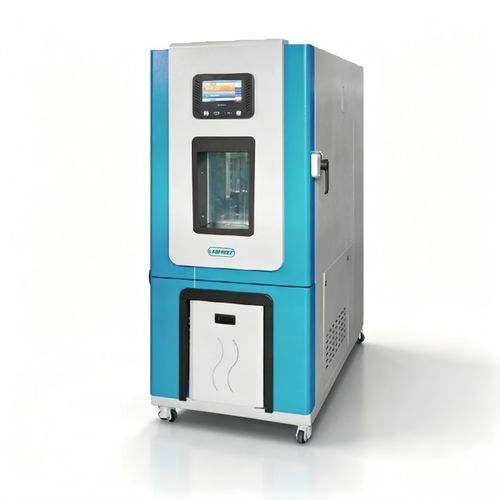

Термостатическая испытательная камера LFZ-CTHP series

климатическаявлажностидля измерения температуры

Описание продукта
Серия LFZ-CTHP — программируемые камеры постоянной температуры и влажности, предназначенные для моделирования высокотемпературных, низкотемпературных и влажных условий, встречающихся при транспортировке, хранении и эксплуатации электронных приборов, новых материалов, электрических компонентов, автомобилей, металлов и аэрокосмических материалов. Поддерживают непрерывные и циклические испытания для проверки стойкости к температурно-влажностным воздействиям и выявления повреждений или снижения ресурса.

Контроллер и ПО для исследований надёжности

• 7" высокоразрешаемый цветной дисплей; 32-битный высокопроизводительный процессор
• 24-битное А/Ц-преобразование; поддержка термопар и RTD; до 4 входов температуры; адаптивный нечеткий контроль по всей камере
• Двухуровневые права доступа: пользователь / производитель
• Программируемые I/O: 8 DI-входов и 10 релейных выходов для гибкой интеграции

Особенности — A. Корпус

• Внутренний шкаф: SUS304 нержавеющая сталь (1,2 мм) — коррозионная стойкость, простота очистки
• Внешний корпус: окрашенная холоднокатаная сталь (1,2 мм)
• Дверная ручка: взрывобезопасная, уплотнение из улучшенного силиконового каучука, стойкое к старению при высоких/низких температурах
• Изоляция: сверхтонкое стекловолокно; неметаллические соединения между внутренним/внешним корпусом для снижения теплопроводности; изолированное увлажнение
• Мобильность: блокируемые PU-ролики
• Поддоны для образцов: перфорированная сетка SUS304, регулируемый шаг; стандартно поставляются два поддона
• Испытательное отверстие: Φ50 мм с термоизоляционными принадлежностями и мягкой герметизирующей пробкой
• Смотровое окно: вакуумно упрочнённое двойное стекло с внутренним нагревом для удаления запотевания/шелушения

Особенности — B. Холодильная система

• Холодильный блок с импортными компрессорами (напр., немецкие бренды или Tecumseh) и экологичными хладагентами (R404A / R23); бинарная схема для низкотемпературных диапазонов
• Координированное управление PID + SSR для точного поддержания температуры и влажности
• Высокоточные регуляторы с разрешением отображения 0.1 ℃

Особенности — C. Система нагрева и увлажнения

• Нагрев: электрические нагревательные элементы из никель-хрома; независимая высокотемперная система нагрева
• Увлажнение: нержавеющая труба с внутренней Ni-Cr нагревательной спиралью и заполнением MgO для быстрой реакции и долгого срока службы
• Системы нагрева и увлажнения полностью независимы; увлажнение с автоматическим подводом воды

Особенности — D. Система управления

• Программируемый ЖК-регулятор с цифровым PID/FUZZY управлением; сенсорные настройки и графическое редактирование программ
• Влажность отображается в %RH; датчики PT100
• Поддержка многосегментных программ, режим фиксированной величины и программный режим, произвольные временные установки
• Главные электрические компоненты: автоматические выключатели и контакторы CHINT; остальные электропринадлежности — известные бренды
• Обработка данных: принтер или RS232/RS485; экспорт через USB/SD; ПО для отображения, хранения и печати кривых температуры/влажности

Особенности — E. Защитная система

• Общая защита от перегрева
• Защита вентилятора от перегрева
• Защита от пропадания фазы и обратной последовательности фаз
• Защита холодильной системы от перегрузки и избыточного давления
• Таймер, обнаружение утечек, индикация работы и автоматическое отключение при аварии

Испытательные стандарты

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Основные технические параметры
Примеры моделей | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Диапазон температур | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Мощность (kW) примеры по моделям | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Номинальные внутренние объёмы | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Размеры внутренней камеры (Ш×В×Г) примеры | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Габариты (Ш×В×Г) примеры | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Электропитание примеры | 220 V / 380 V

Управление и характеристики (общие спецификации)
Точность / разрешение: Температура разрешение 0.01 ℃; Влажность разрешение 0.1% RH
Типичные характеристики (примеры): Отклонение температуры ±0.5 ℃; Отклонение влажности ±2% RH; Равномерность температуры ≤ 2 ℃; Равномерность влажности ±3% RH; Флуктуация температуры ±0.5 ℃; Флуктуация влажности ±2% RH
Скорости нагрева/охлаждения (пример): Нагрев −70℃ → +150℃ среднее ≥ 3 ℃/min; Охлаждение +150℃ → −70℃ среднее ≥ 1 ℃/min (зависит от модели/конфигурации)

Состав системы (кратко)
Компрессор: импортные примеры (Tecumseh и др.) ; Хладагент: R404A / R23 ; Вентилятор: центробежный ; Испаритель: оребренный теплообменник ; Конденсация: воздухоохлаждение ; Осушитель: удаляет влагу, кислоты и твердые примеси из хладагента ; Увлажнитель: нержавеющая сталь ; Нагрев: никрому ; Водоснабжение: передний бак с автоматическим подводом воды ; Контроллер: Weisheng (программируемый), 7" цветной дисплей ; Связь: RS232/RS485, запись на SD-карту, мониторинг и печать на ПК

Список основных запасных частей (выборочно)

• Контроллер температуры: Weishi (Тайвань)
• Компрессор: Tecumseh (Франция) или эквивалент
• Соленоидный клапан холодильного контура: японская марка
• Маслоотделитель: Emerson (США)
• Холодильные компоненты: Danfoss в качестве примера
• Твердотельное реле: локальный пример
• Выключатель: CHINT
• Промежуточное реле: Omron (Япония)
• Датчик температуры и влажности: Songyang (Тайвань)
• Нагревательные / увлажняющие трубки и стекло смотрового окна
• Контактор AC, предохранитель перегрева: CHINT
• Блокируемые ролики, автоматический насос подпитки, циркуляционные и охлаждающие вентиляторы

Комплектация (выборочно)
1 | Сертификат продукции | Количество 1
2 | Руководство пользователя | Количество 1
3 | Гарантийная карточка | Количество 1
4 | Паспорт оборудования | Количество 1
5 | Электрическая схема | Количество 1
6 | Заводской отчет об испытании | Количество 1
7 | Программное обеспечение мониторинга (CD/USB) | Количество 1 при поставке
8 | Упаковочный лист | Количество 1
9 | Поднос держателя образцов | Количество 2
10 | Направляющие/крючки для подноса | Количество 8

Технические характеристики

• Доступные температурные диапазоны: −20 ℃ до +150 ℃; −40 ℃ до +150 ℃; −70 ℃ до +150 ℃ (в зависимости от модели)
• Номинальные внутренние объёмы: 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Материал внутренней камеры: SUS304 нержавеющая сталь; внешний корпус: окрашенная холоднокатаная сталь
• Управление: программируемый ЖК, PID + FUZZY, многоступенчатое программирование, RS232/RS485, USB/SD запись
• Управление влажностью: нержавеющий увлажнитель с внутренним нагревательным элементом и автоматическим пополнением воды
• Охлаждение: импортные компрессоры, экологичные хладагенты, воздухоохлаждаемый конденсатор
• Защита: перегрев, пропадание/инверсия фазы, перегрузка холодильной системы, обнаружение утечек и др.
• Смотровое окно: нагреваемое двойное вакуумно упрочненное стекло
• Мобильность: блокируемые PU-ролики
• Разрешение и точность: Температура 0.01 ℃ ; Влажность 0.1% RH ; типичные отклонения ±0.5 ℃ / ±2% RH
• Данные и подключение: запись на SD-карту, RS232/485, отображение кривых и печать на ПК
