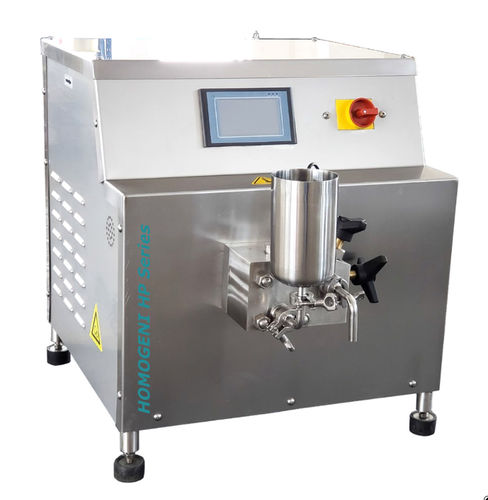

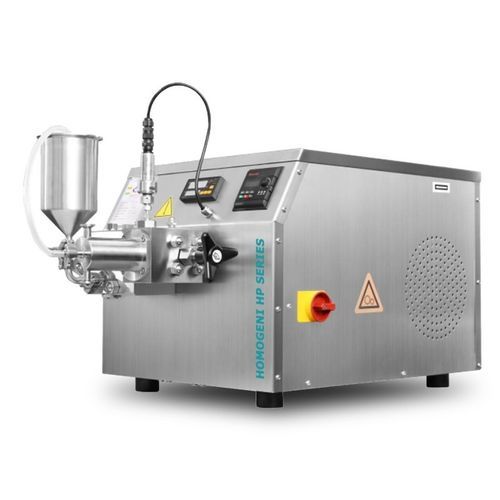

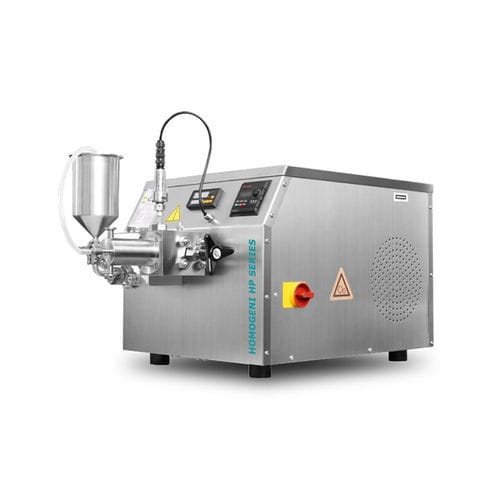

Динамический гомогенизатор HOMOGENI HP55S

с постоянным расходомдля жидкостейдля пищевой промышленности

Обзор
HOMOGENI HP55S — сверхвысокого давления гомогенизатор с возвратно-поступательным поршнем и прецизионной группой клапанов. Материал проходит через узкий рабочий зазор с очень высокой скоростью (≈1000–1500 м/с), что вызывает кавитацию, удар и сдвиг; частицы равномерно измельчаются до <100 нм, коэффициент разрушения клеток превышает 95 %. Изготовлен в соответствии с 2006/42/CE; комплектуется набором инструментов и стандартным подготовительным комплектом.

Особенности

• Разделённый корпус насоса для удобного разборки и очистки
• Гигиеническая конструкция, ориентированная на GMP; поддержка SIP/CIP в режиме онлайн
• Конструкция для сверхвысокого давления — до 2000 bar в подходящих вариантах
• Двухступенчатый гомогенизирующий клапан; выбираемые Z- или V-тип микро-струйных клапанов
• Произвольные комбинации компонентов клапана: сплав, керамика или алмаз
• Цифровой индикатор давления с точностью 1 bar (гигиеничный диафрагменный датчик)
• ПЛК с сенсорным экраном; мониторинг, копирование и хранение данных
• Онлайн-индикация температуры до/после гомогенизации и отображение аварий
• Минимальные материалы в контакте: SUS316L / SUS2205 / SUS2507
• Частотное управление с мягким пуском
• Регулируемый расход без расхода материала; онлайн-опорожнение для нулевого остатка
• Мощный двигатель и усиленная силовая часть для стабильной работы при высоком давлении
• Специальный впускной клапан без выпуска воздуха; возможна прямая подача
• Дизайн с минимальными остатками, пригодный для НИОКР с дорогими материалами
• Патентованная конструкция; сертификация ISO9001 и CE по безопасности машин

Область применения
Предназначен для пищевых лабораторий; подходит для пищевой, напитковой, молочной, косметической и смежных отраслей, требующих лабораторной сверхвысокого давления гомогенизации.

Основные параметры
Модель: HOMOGENI HP55S
Обрабатываемые продукты: пищевые, напитки, оздоровительные продукты, косметика и т.п.
Вязкость процесса: <10000 cPs
Макс. размер частиц на входе: <500 µm
Макс. температура подачи: <90 °C
Контроль температуры образца: 6 °C – 15 °C
Производительность: 35–55 L/h
Минимальный объём партии: 100 ml
Степени гомогенизации: две
Рабочее давление (типичные варианты): 800 bar (варианты доступны; некоторые модели до 2000 bar)
Индикация давления: гигиеничный диафрагменный цифровой датчик, точность 1 bar
Главный двигатель: 3 kW (опция ABB), класс F, IP55
Напряжение/частота: 220 V, 50 Hz (однофазный; конфигурируется по региону)
Управляющая цепь: 24 V
Гигиенический уровень: санитарная конструкция с Tri‑Clamp соединениями
Поршни: 2 × керамические
Смазка: конструкция не требует регулярной смазки (удобство обслуживания)
Внутреннее охлаждение: вентилятор
Макс. температура очистки: <90 °C
Макс. температура стерилизации: <145 °C
Время очистки/стерилизации: 30 минут
Расход воды при очистке/стерилизации: 55 L/h
Условия окружающей среды: температура 3–40 °C, влажность ≤90 %
Сертификация: CE безопасность машин, ISO9001
Габариты (Ш×Г×В): 685 × 615 × 755 mm

Описание основных компонентов
Модуль высокого давления: SAF 2205 кованая нержавеющая сталь высокой плотности
Поршень: DOCERAM 99.99% циркониевая керамика, отполирована до 0.2 µm
Корпус гомогенизирующего клапана: кожух из SUS316L
Компоненты клапана: материал Stellite
Седло впускного клапана: Stellite
Манометр: высокоточный гигиеничный диафрагменный датчик давления
Уплотнение поршня: GEHR высокоплотное композитное уплотнение
Приводной ремень: GATES
Ручка регулировки давления: итальянская эргономичная ручка ELISA
Предохранительный сбросной клапан: встроенный предохранительный клапан
Подшипники силовой системы: SKF / INA
Электродвигатель: ABB трёхфазный (опции конфигурации)
Контроллер: Delta сенсорный экран + MOELLER защита от перегрузки
Кривошип: высокопрочный чугуний, термически упрочнён
Система смазки: принудительная смазка, смазочные материалы Castrol
Рама: SUS304 с съёмными панелями

Комплектация

• В стандартной поставке: основной блок HOMOGENI HP55S, цифровой датчик давления, стандартный питатель, набор инструментов, стандартный подготовительный комплект, CD с инструкцией
• Опция: установка холодной циркуляции воды

Технические характеристики

• Серия / Модель: HOMOGENI HP55S
• Типичное рабочее давление: до 800 bar (зависит от модели; доступны варианты с более высоким давлением)
• Производительность: 35–55 L/h
• Минимальная партия: 100 ml
• Материалы в контакте: SUS316L / SUS2205 / SUS2507
• Материалы клапанов: Stellite сплав / керамика / алмаз
• Двигатель: 3 kW (специф.); опция ABB доступна
• Гигиена: GMP дизайн; поддержка SIP/CIP; Tri‑Clamp соединения
• Сертификация: ISO9001, CE безопасность машин
