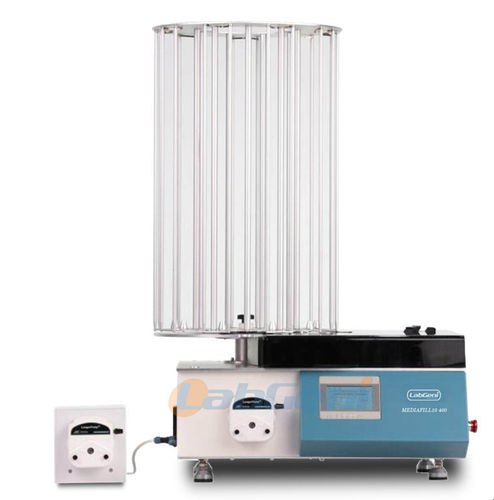

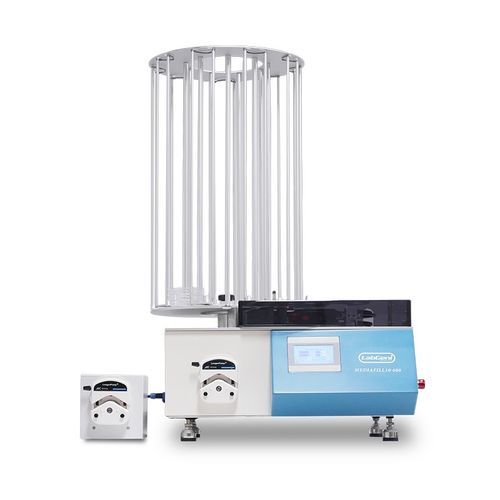

Распределитель для жидкостей MEDIAFILL10 series

культурной средыавтоматизированныйконтролируемый PLC

ОбзорДозатор MEDIAFILL10 — компактная автоматизированная система для асептической раздачи культуральных сред в чашки Петри (стандарт 90 мм, 60 мм — опция). Принимает подготовленные стерильные среды (1–10 л) и проектируется для интеграции с автоматическими установками подготовки сред, формируя линию подготовки и раздачи.

Краткие характеристики

• Совместим с чашками Петри 90 мм и 60 мм (другие диаметры по запросу)
• Опция двойного насоса; скорость раздачи до 800 шт/ч (MEDIAFILL10-400 при двойном насосе)
• Опциональная конфигурация с двойным насосом позволяет совместно дозировать кровь и среду для бактериологических анализов
• Управление через PLC Siemens; позиционные датчики Omron
• Большой сенсорный HMI для интуитивной настройки и управления
• Интерфейс совместим с основными брендами автоматических установок приготовления сред

Работа и автоматизацияВсе функции управляются через полноэкранный графический интерфейс, который направляет оператора при настройке и выполнении циклов. Транспорт чашек контролируется датчиками, система автоматически подстраивается под диаметр и форму стопки. Типичный сценарий: после приготовления 9 л среды система может заполнить до 540 чашек за одну операцию. Для асептического заполнения рекомендуется оснащение зоны УФ-лампой для стерилизации.

Происхождение ключевых компонентов

• Siemens PLC (Germany)
• Соленоидные клапаны (Italy)
• Двигатель мешалки (Spain or Japan)
• Датчик давления (Switzerland)
• Мешалка (Japan)
• Циркуляционный насос (USA)

Технические параметры (резюме)Модель: MEDIAFILL10 200 / MEDIAFILL10 400
Раздаточный шланг: 25# или 17#; расход: 0,2–1120 мл/мин (25#), 0,3–1780 мл/мин (17#)
Точность дозирования: 1% (при 20 мл) с программой калибровки
Система с двойным насосом: опционально (для кровяных культур)
Скорость раздачи: MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (с двойным насосом)
Вместимость чашек Петри: модель 200 стандарт 25 шт/решётка × 9 решёток (до 175 × 90 мм); модель 400 стандарт 40 шт/решётка × 9 решёток (до 280 × 90 мм); держатель 60 мм опционален
Слои лотков: модель 200 — 3 слоя (90 мм), 60 мм опция; модель 400 — 6 слоёв (90 мм), 60 мм опция
Функция встряхивания: MEDIAFILL10 400 = да (улучшает распределение среды); MEDIAFILL10 200 = N/A
Опциональный полупроводниковый холодильный модуль (MEDIAFILL10 400)
Опциональный модуль печати (MEDIAFILL10 400) для даты производства/срока/партии на чашке
УФ-лампа: 254 нм, 11 Вт, срок ~13 000 ч; отдельная зона дезинфекции с напоминанием о замене
Управление: сенсорный HMI, PLC Siemens
Очистка: лоток и вращающийся диск съёмные для очистки и дезинфекции
Тревога: функция сигнализации о неисправности
Размеры (H×W×D): 260 × 520 × 770 мм; Нетто вес: 40 кг
