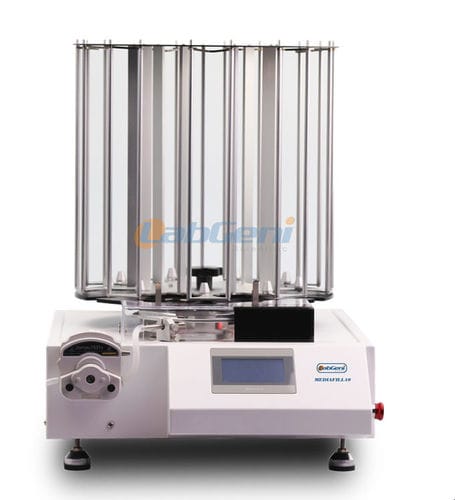

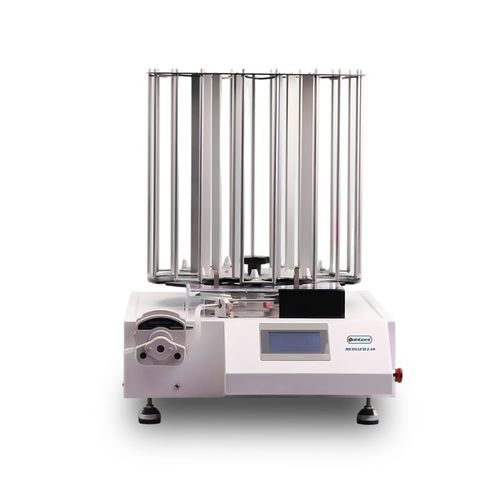

Распределитель для жидкостей MEDIAFILL10-200

автоматизированныйконтролируемый PLCс управлением от компьютера

Краткое описание

• Подходит для чашек Петри Ø90 мм и Ø60 мм; другие диаметры по запросу
• Скорость раздачи до 400 шт/ч (MEDIAFILL10-400, 20 мл, Ø90 мм)
• Управление: PLC Siemens; позиционный датчик Omron
• Графический интерфейс с сенсорным экраном для настройки параметров и управления
• Совместим с автоматическими приготовителями сред любых производителей; поддерживает раздачу 1–10 литров

Обзор
Серия MEDIAFILL10 — автоматическая настольная система для дозирования питательной среды, предназначенная для асептической раздачи в чашки Петри. Гибкие режимы раздачи и компактный размер позволяют автоматизировать процесс заполнения при контролируемой зоне раздачи. Система интегрируется с приготовителем среды для обработки 1–10 л стерильной среды и выполнения заданных циклов без постоянного вмешательства оператора.

Эксплуатация и особенности

• Интуитивная эксплуатация: полноэкранный GUI отображает параметры и последовательности в понятном виде для быстрой настройки
• Надёжная автоматизация: механическая подача пластин с контролем датчиками и автонастройкой под типичные отклонения диаметра/формы
• Высокая производительность: после подготовки 9 л среды однонажатная операция может заполнить сотни пластин (пример: 540 шт)
• Опции: двойной насос для кровяных культур, встряхивание для равномерного распределения, полупроводниковое охлаждение для температурно-чуствительных сред, модуль печати для даты/партии

Происхождение ключевых компонентов

• PLC Siemens (Германия)
• Соленоидные клапаны (Италия)
• Мотор мешалки (Испания или Япония)
• Датчик давления (Швейцария)
• Мешалка (Япония)
• Циркуляционный насос (США)
• Позиционный датчик: Omron (Япония)

Технические параметры (кратко)
Модели: MEDIAFILL10-200 (HMD-10 200) и MEDIAFILL10-400 (HMD-10 400)
Шланг для раздачи: 25# или 17#; расход 25#: 0.2–1120 ml/min; 17#: 0.3–1780 ml/min
Точность раздачи: ≈1% (при 20 мл) при калибровке системы
Двойной насос: опция (рекомендуется для чашек для гемокультуры)
Скорость раздачи: 200 шт/ч (MEDIAFILL10-200, 20 мл, Ø90 мм) — 400 шт/ч (MEDIAFILL10-400, 20 мл, Ø90 мм)
Вместимость подставки: MEDIAFILL10-200: 25 шт/ячейка, 9 ячеек, до 175 шт (Ø90 мм); MEDIAFILL10-400: 40 шт/ячейка, 9 ячеек, до 280 шт (Ø90 мм); опционально держатель Ø60 мм
Уровни пластин: 3 уровня (Ø90 мм), Ø60 мм опционально — для большей модели: 6 уровней, Ø60 мм опционально
Встряхивание: нет (200) — да (400) для более равномерного распределения
Полупроводниковый холодильный модуль: опция (MEDIAFILL10-400)
Печатный модуль: опция (MEDIAFILL10-400) для печати даты/срока/партии на чашках
UV-лампа: 254 nm, 11 W, срок службы ~13 000 ч; дезинфекция зоны раздачи с напоминанием о замене
Управление: большой сенсорный экран для интуитивной настройки параметров
Очистка и дезинфекция: съемная тарелка и поворотный стол для моек и стерилизации
Аварийная сигнализация: функции сигнализации отказа и процесса включены
Габариты (В x Ш x Г): 260 x 520 x 770 мм
Масса нетто: 40 кг

Примечания
Зону раздачи следует оборудовать УФ-лампой для поддержания асептических условий во время дозирования. Устройство интегрируется с приготовителем среды и поддерживает раздачу от 1 до 10 литров, что соответствует рабочим процессам небольших лабораторий.

Характеристики / технические данные

• Модель: MEDIAFILL10-200 (также доступна MEDIAFILL10-400)
• Скорость раздачи: до 400 пластин/ч (MEDIAFILL10-400, 20 мл, Ø90 мм)
• Точность раздачи: ≈1% (20 мл) при калибровке
• Опции шланга и расхода: 25# (0.2–1120 ml/min) или 17# (0.3–1780 ml/min)
• Вместимость пластин: до 175 (MEDIAFILL10-200) или 280 (MEDIAFILL10-400) пластин Ø90 мм за цикл
• Управление: Siemens PLC, большая сенсорная GUI
• Ключевые компоненты/датчики: позиционный датчик Omron; соленоидные клапаны; датчик давления; мотор мешалки; циркуляционный насос
• UV-стерилизация: лампа 254 nm (11 W) с длительным сроком службы и напоминанием о замене
• Опциональные модули: двойной насос, встряхивание, полупроводниковое охлаждение, модуль печати
• Физические габариты: 260 x 520 x 770 мм (В x Ш x Г)
• Масса нетто: 40 кг
