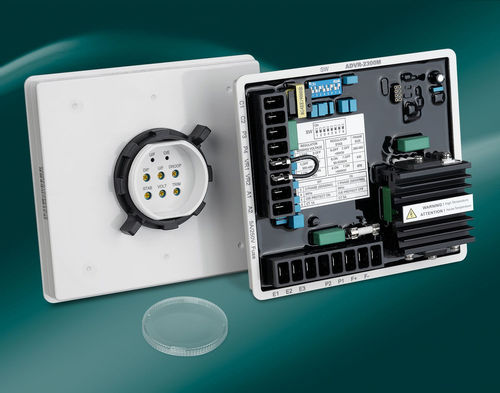

3.5 Ампер Гибридный аналоговый/цифровой AVR для шунта, PMG/Aux. Обмотка генераторной установки
ADVR-2300M - это гибридный аналоговый/цифровой регулятор напряжения, совместимый с серией Marathon DVR2000. Этот регулятор напряжения может использоваться для одно/трехфазного зондирования и обмоток Шунт/ПМГ/Aux.Winding. Он имеет входы для коррекции PF (коэффициента мощности) и возможность подключения понижающего ТТ.
* Он может использоваться с бустером возбуждения генератора KUTAI IVT для увеличения пусковой мощности двигателя.
* Если не использовать с усилителем возбуждения генератора IVT, то вместо него можно использовать ADVR-2100M, который можно приобрести с большой скидкой.
Характеристики
* Вход питания однофазный 60 - 300 В переменного тока @ 50 - 500 Гц
* Чувствительный вход 1 или 3 фазы от 220 до 600 В переменного тока программируемый, среднеквадратичное показание
* Регулирование напряжения менее +/-0,5%
* 50/60 Гц выбирается
* Несколько источников входного питания SHUNT, AUX, HARMONIC, PMG
* Защита от перегрузки по возбуждению и пониженной частоты с инверсным временем
* Плавный пуск с повышением напряжения
* Встроенный предохранитель высокой мощности
* Монтаж на панели, внешняя регулировка внутренней проводки
* Применяется с KUTAI IVT-1260/IVT-2460 для превышения нормальных возможностей запуска двигателя генератора
Технические характеристики
Входное напряжение от 220 до 600 В переменного тока 1 фаза или 3 фазы Установка DIP-переключателя
Частота 50/60 Гц Установка DIP-переключателя
Входное напряжение питания от 60 до 300 В переменного тока 1 фаза 2 провода
Частота от 50 до 500 Гц
Выходное напряжение возбуждения Непрерывное 125 В пост. тока @ входное напряжение 220 В пост. тока
Ток Непрерывный 3,5 А Прерывистый 7 А в течение 10 секунд
Сопротивление ≧ 18 Ом при входном напряжении 110 В переменного тока / ≧ 36 Ом при входном напряжении 220 В переменного тока
Регулировка внешнего напряжения Макс. +/-5% @ 500 Ом 1 ваттный потенциометр
Макс. +/-10% @ 1K Ом 1 ваттный потенциометр
---
