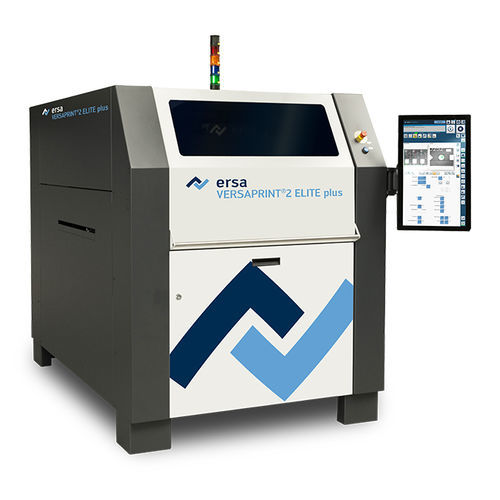

Автоматическая машина для трафаретной печати VERSAPRINT 2 ELITE plus

для пасты для сваркиSMTнепрерывного действия

Идеальный принтер для поточного производства без 100-процентного контроля Трафаретный принтер Ersa ELITE plus идеально подходит для поточного производства, когда нет необходимости в 100-процентном контроле - например, потому что на линии уже есть система SPI - и убеждает простотой эксплуатации. Оснащен поверхностной камерой с двумя отдельными модулями камеры. Благодаря различным типам освещения можно распознать даже сложные структуры на подложке. Объединение в эффективности: VERSAPRINT 2 ULTRA³ - первый в мире трафаретный принтер со встроенной системой 3D-инспекции. Размер подложки (X x Y): мин. 50 x 50 мм, макс. 680 x 500 мм (зона контроля 550 x 500 мм) - Печатающая головка: две независимые скребковые головки с непрерывным контролем усилия скребка, ограничителем глубины скребка и маятниковым ограничением - Дополнительный трафаретный очиститель: 680 x 500 мм - Усилие скребка: 0-230 Н - Время на настройку: менее 10 мин Толщина подложки: 0,5-6 мм - Камера: 3D камера линейного сканирования для выравнивания и контроля подложки и трафарета - Переналадка: менее 2 мин Зазор между деталями: до 35 мм Точность повторения: +/-12,5 мкм @ 6 Sigma - Графический интерфейс пользователя: сенсорный экран Размер трафарета: мин. 450 x 450 мм, макс. 737 x 737 мм регулируется без инструментов - Точность печати: +/-25 мкм @ 6 сигма
