Измеряйте линейные перемещения вращательным способом
Системы измерительных колес от Kübler - идеальное решение для надежного измерения скорости, положения и расстояния в системах с линейными перемещениями. Они регистрируются во вращательном движении с помощью измерительного колеса с подключенным энкодером непосредственно на поверхности измеряемого материала и преобразуются в линейные данные.

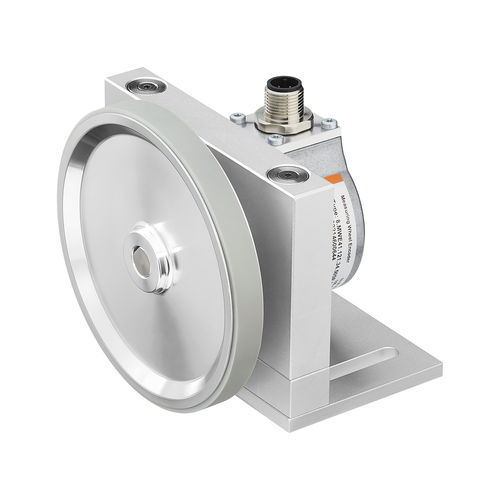

Система измерительных колес MWE41 с внутренними пружинами может быть быстро и легко интегрирована во многие приложения.
Преимущества
Простой и надежный монтаж
Система измерительных колес с внутренними пружинами защищает от нежелательных воздействий на пружины и с их стороны. Энкодер может быть установлен с шагом 30° по углу наклона пружины.
Широкий выбор энкодеров
Инкрементальные энкодеры Sendix с максимальным разрешением до 36 000 импульсов/об, а также абсолютные энкодеры для различных коммуникационных интерфейсов, таких как IO-Link или Profinet, для интеграции в концепции Industry 4.0.
Подходящие измерительные колеса для всех измерительных поверхностей
Окружность 300 мм - Возможны варианты накладок измерительного колеса с уплотнительным или двойным уплотнительным кольцом, гладким или рифленым пластиком, перекрестной накаткой и ручками.
Контактное давление до макс. 25 N
Внутренние пружины обеспечивают рабочий диапазон измерительного колеса до 10 мм в перпендикулярном направлении к измерительной поверхности для компенсации допусков.
---
