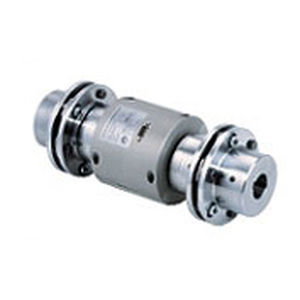

Ротационный датчик момента DATAFLEX® 42

с шестигранной осьюбесконтактный

Точное измерение крутящего момента и скорости является неотъемлемой частью современной приводной техники с её переменными и динамичными приводами. Датчик крутящего момента DATAFLEX имеет два диапазона измерения и одновременно рассчитывает четыре параметра: крутящий момент, скорость, угол поворота и направление вращения. Серия прецизионных измерительных валов представлена в одиннадцати размерах в диапазоне от 10 Нм до 20 кНм. Измерение крутящего момента осуществляется с помощью проверенной технологии проволочных тензодатчиков в сочетании с современными электронными компонентами. Сигналы измеряются бесконтактно датчиками крутящего момента с высоким разрешением 24 бита, что обеспечивает точность 0,1 % от конечного значения. Характеристики Датчик с двумя диапазонами измерения 5:1 Погрешность 0,1 % Встроенное измерение скорости Сигнал направления вращения Вал для измерения крутящего момента с двумя диапазонами измерения Простым нажатием кнопки вал для измерения крутящего момента переключается на второй диапазон измерения, составляющий одну пятую от номинального значения. Это позволяет точно измерять значительно меньшие крутящие моменты без необходимости изменения конфигурации испытательной установки. Кроме того, измерительная система оснащена энкодером для расчета скорости. Он выдает два сигнала с фазовым сдвигом 90° и масштабируемое постоянное напряжение, отражающее скорость. Области применения вала измерения крутящего момента DATAFLEX: Мониторинг оборудования Управление технологическими процессами Технология испытательных стендов Датчики крутящего момента высокой мощности По запросу мы изготавливаем датчики крутящего момента и измерительные валы по индивидуальному заказу для широких диапазонов измерения от 20 кН·м до 500 кН·м. При этом ключевые параметры, такие как диапазон измерения, размер, длина и тип соединения, могут быть адаптированы в соответствии с техническими требованиями. Измерение крутящего момента осуществляется бесконтактным способом, поэтому подшипники не требуются.
