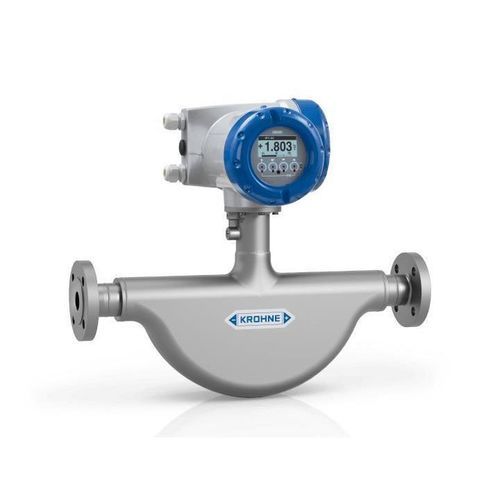

Расходомер с эффектом Кориолиса OPTIMASS 5400

массовыйобъемныйдля газа

Краткое описание
OPTIMASS 5400 — корриолисовый массовый расходомер для стандартных технологических применений с газами и жидкостями. Датчик с двумя полугнутыми трубками обеспечивает прямое измерение массового расхода, плотности и температуры, а также вычисляемые параметры — объёмный расход, концентрацию, скорость — и расширенную диагностику прибора и процесса.

Ключевые особенности

• Компактная, лёгкая конструкция с экономичным соотношением цена/производительность
• Работа с газами и жидкостями при температурах до +180 °C и давлениях процесса до 100 barg; типичное давление разрыва корпуса до 200 barg
• Управление захваченным газом (EGM™) для стабильного измерения при широком диапазоне газовых долей и индикации двухфазного потока (GVF)
• Доступные подключения: фланцы DN10…100 / ½…4"; различные гигиенические зажимы и варианты резьбовых фитингов
• Широкие возможности связи: 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Обзор
OPTIMASS 5400 обеспечивает экономичное массовое измерение для технологических и коммунальных применений. Его датчик с двумя полугнутыми трубками напрямую измеряет массу и поддерживает широкую диагностическую функциональность и вычисляемые значения, полезные для регулирования и контроля качества.

Конструкция и устойчивость
Лёгкая эко-конструкция снижает трудоёмкость при обращении, расход материалов, общий вес и высоту установки по сравнению с предыдущими поколениями. Это упрощает транспортировку и ввод в эксплуатацию и поддерживает ресурсосберегающее и энергоэффективное производство.

Производительность и безопасность
Широкий диапазон регулирования и способность работать при повышенных температурах и давлениях. Внешний корпус служит дополнительным барьером безопасности с типичной прочностью на разрыв до 200 barg, повышая безопасность персонала и сооружений.

Применения
Подходит для химических и нефтехимических процессов, мобильных установок на грузовиках, железнодорожных танкерах и переносных установках (не для передачи прав собственности), измерения расхода топлива на судах, пищевых, напитковых и фармацевтических процессов (доступны версии с сертификацией EHEDG / 3A), дозирования, пакетной обработки и др.

Управление захваченным газом и диагностика
В комбинации с преобразователем сигналов MFC 400 прибор поддерживает EGM™ для стабильного измерения при газовых долях до 100% и обеспечивает индикацию двухфазного потока (GVF). Встроенная диагностика OPTICHECK обеспечивает непрерывный мониторинг состояния прибора и приложения. Подключение Bluetooth® позволяет выполнять пусконаладку, мониторинг и проверку на месте с помощью мобильного устройства и специализированных приложений; на месте можно формировать отчёты о проверке.

Электроника и связи
Модульная электроника с широким набором опций выходов, включая Ethernet-ориентированные полевые коммуникации, такие как PROFINET over Ethernet-APL и EtherNet/IP™, а также классические шины, аналоговые и дискретные выходы. Датчик и электроника разработаны для простоты замены и доступны в компактном и удалённом (field-mounted) исполнении.

Технические характеристики

• Тип продукта: Расходомер
• Семейство продукта: OPTIMASS
• Назначение: Для всех стандартных технологических применений
• Модификации: OPTIMASS 5400 C – компактная версия; OPTIMASS 5400 F – удалённая (field-mounted) версия
• Принцип измерения: Coriolis
• Измеряемые среды: Жидкости, Газы
• Процессное давление: датчик макс. 100 barg; давление разрыва корпуса типично до 200 barg
• Процессная температура: -50 °C … +180 °C
• Материал измерительных труб: Аустенитная нержавеющая сталь (1.4404 / 316L)
• Фланцевые соединения: EN (1092-1) DN10…100; ASME (B16.5) ½…4"; JIS (B2220) 10…100A
• Гигиенические соединения: Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6; Tri-Clamp ½"…4"; Резьбовая феррула (DIN 11851 / DIN 11864-1); Фланец с канавкой (DIN 11864-2)
• Условия установки: вход/выход 0D (специальные входные/выходные участки не требуются)
• Сертификаты / стандарты: ATEX, IECEx, NEPSI, JPNEx; Гигиенические: FDA, 3A, EHEDG, EC 1935/2004; Морские: KR, RINA; Прочие: NACE, CRN / ASME B31.3, PED
• Аналоговые выходы: 4…20 mA
• Дискретные выходы: Ограничительные переключатели, Импульс, Частота, Состояние
• Цифровые / шина: FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Доступны сертификаты для гигиенических и стерильных процессов; самослив при вертикальной установке; разработан для CIP и SIP
