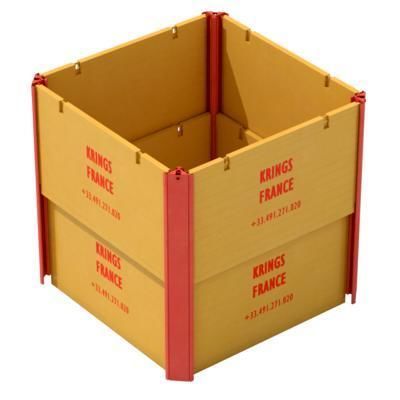

Раздвижная система траншейной крепи ANGLE

Обзор продукта
Угловая система скользящих рельсов ECK обеспечивает быстрое четырехстороннее ограждение котлованов. Система проста и быстра в установке, применима для шахтных работ, монтажа сепараторов и отстойников, установки колодцев, устройства опор мостов и археологических раскопок. Диапазон глубин земляных работ: от 2.4 м до 8.0 м. Панели идентичны панелям других скользящих систем (FP, PV) и могут оснащаться увеличительными панелями для получения длинных котлованов. Рекомендуемая техника: экскаватор 25–45 т.

Области применения

• Шахты для баржевого опускания / погружные колодцы
• Установка сепараторов
• Установка осадительных резервуаров
• Монтаж колодцев
• Устройство опор мостов
• Археологические раскопки

Доступные документы
Для данного продукта доступны технический паспорт и инструкция по эксплуатации.

Технические характеристики

• Длины рельсов: 3.5 / 5.5 / 7.5 m
• Масса рельсов: 192 / 840 / 1155 kg
• Расчетный изгибающий момент (предельное состояние): 113 / 363 kN.m
• Длина модуля: 2.0 m – 6.25 m
• Рекомендуемая техника для монтажа: экскаватор 25–45 т
• Подходящие глубины земляных работ: 2.4 m — 8.0 m
• Панели совместимы с системами скольжения FP и PV; доступны удлиняющие панели
