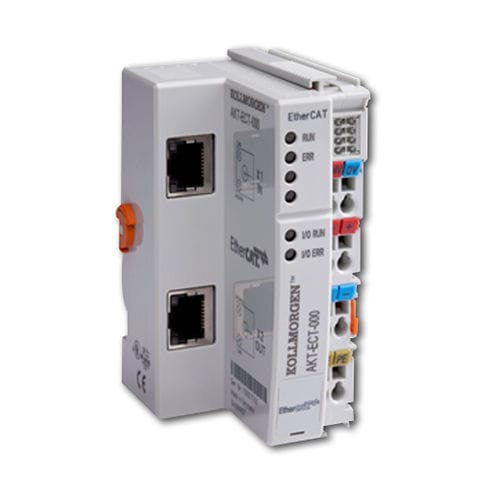

Соединитель для шины AKT2G-ECT-000-000

электронныйEthernetEtherCAT

Копплеры EtherCAT соединяют EtherCAT, систему Ethernet реального времени, с модульными, расширяемыми электронными клеммными блоками. Блок состоит из копплера, набора модулей и одного концевого модуля. Копплер распознает подключенные модули ввода-вывода и автоматически распределяет их в образ процесса EtherCAT. Копплер подключается к сети через верхний интерфейс Ethernet. Нижнее гнездо RJ 45 может использоваться для подключения других EtherCAT-устройств в той же нити. В сети EtherCAT копплер может быть установлен в любом месте секции передачи сигналов Ethernet (100BASE-TX) - кроме непосредственно коммутатора. EtherCAT (Ethernet Control Automation Technology) - это решение Ethernet для промышленной автоматизации, характеризующееся выдающимися характеристиками и особенно простым управлением. EtherCAT позволяет заменить топологию Ethernet "звезда" на простую линейную структуру. Опционально EtherCAT может быть подключен "классическим" способом с использованием коммутаторов для интеграции других устройств Ethernet. Ведущее устройство не требует специальной встраиваемой платы и может быть реализовано на любом существующем Ethernet-контроллере с помощью очень простого интерфейса. Поэтому EtherCAT также хорошо подходит для малых и средних систем управления, где он также откроет новые области применения для распределенных устройств ввода/вывода. Для EtherCAT предлагается отдельная система ввода/вывода с классом защиты IP 20 в виде EtherCAT-модулей. В отличие от модулей ввода-вывода, где сигнал полевой шины реализуется внутри копплера на внутренней, независимой от полевой шины шине модуля, протокол EtherCAT остается полностью нетронутым вплоть до отдельного модуля.
