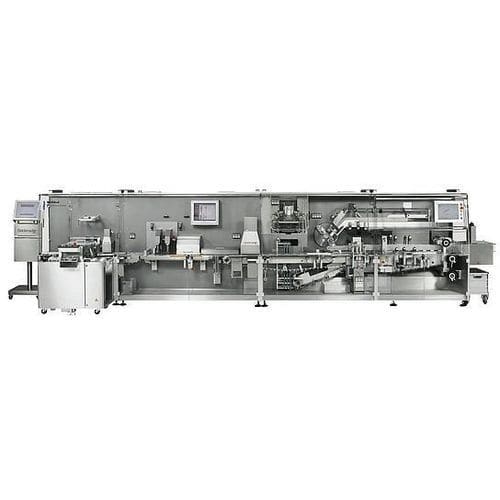

Боковая машина для укладки в картонные коробки P series

для фармацевтической промышленностивысокая скоростькомпактная

Обзор продукта
Картонаторы с боковой загрузкой от Körber предназначены для вторичной фармацевтической упаковки блистеров, ампул, флаконов и аналогичной первичной упаковки. Модульная конструкция по принципу «building‑block» позволяет расширять оборудование для блистеров, саше или стик‑пака до полноценных высокопроизводительных линий и отвечает требованиям GMP для производств от малых до крупных объемов с удобным доступом и простыми переналадками.

Ваши преимущества

• Надежность процесса: цифровые счетчики и точные настройки при смене форматов.
• Экономия времени: отличная доступность и безинструментальная переналадка сокращают время простоя и облегчают очистку.
• Гибкость: модульная конструкция и процедуры teach‑in для различных длин вкладышей обеспечивают возможность последующего расширения функционала.

Ключевые особенности и функции

• Модульный, блочный принцип конструкции для последующей интеграции дополнительных функций.
• Варианты с небольшой занимаемой площадью для малых/средних партий и высокоскоростные варианты для больших объемов.
• Запатентованный узел разделения и постановки коробок для бережной и надежной обработки.
• Трехточечное направляющее и верхний конвейер для бесфрикционной транспортировки и стабильного качества коробок.
• Интеграция дельта‑робота в отдельных конфигурациях для плавной передачи блистеров и формирования стоп.
• HMI, схожий со смартфоном, с большим настраиваемым дисплеем, поддержкой виджетов (например, OEE) и индивидуальными заданиями.
• Готовность к Pharma 4.0: стандартные интерфейсы, отсутствие проприетарных систем, возможность передачи данных и мониторинга OEE/линии.
• Ориентированная на оператора конструкция: поворотные/открывающиеся станции, безинструментальная смена форматов и легкий доступ для очистки.

Модели и основные моменты
P1600 / P3200
P1600 и P3200 — гибкие картонаторы с боковой загрузкой для малых и средних партий, модульная конструкция и небольшое количество формуемых деталей позволяют в дальнейшем расширять функциональность.
Технические данные (P1600 / P3200)
Формат коробки (ДxШxВ мм): 90 x 95 x 150
Производительность (коробок/мин): P1600 = 150, P3200 = 300

P2 / P4
Интермиттирующие картонаторы, подходящие для твердых форм и парентеральных препаратов. P2 (120 мм и 180 мм деление) обеспечивает высокую универсальность; P4 (120 мм) обеспечивает существенно большую производительность, примерно вдвое по сравнению с P2 при схожих параметрах.
Технические данные (P2 / P4)
P2 (120 мм) – Мин формат (ДxШxВ мм): 65 x 30 x 15; Макс: 200 x 92 x 110; Производительность: ок. 150+ коробок/мин
P2 (180 мм) – Макс: 200 x 152 x 110; Производительность: 120–150 коробок/мин
P4 (120 мм) – Производительность: до 300 коробок/мин

P3
Непрерывный картонатор для высокопроизводительных и гибких применений; идеален для больших блистеров и мультипаков в сочетании с upstream‑оборудованием для блистеров.
Технические данные (P3)
Формат (ДxШxВ мм) – Мин: 65 x 30 x 15; Макс: 150 x 110 x 200
Производительность: до 300 коробок/мин

P5
Высокоскоростной непрерывный картонатор для максимальной пропускной способности на больших форматах; модульная конструкция поддерживает будущие расширения.
Технические данные (P5)
Формат (ДxШxВ мм) – Мин: 65 x 30 x 15; Макс: 200 x 152 x 110
Производительность: до 500 коробок/мин

Характеристики / технические спецификации

• Семейство машин: картонаторы с боковой загрузкой (серия P)
• Дизайн: модульный, принцип building‑block для дооснащения функций
• Режимы работы: интермиттирующий (P2/P4) и непрерывный (P3/P5)
• HMI: большой настраиваемый дисплей, поддержка виджетов, определение задач
• Подключаемость: готово к Pharma 4.0 со стандартными интерфейсами
• Обработка коробок: запатентованный узел разделения/установки и трехточечное направляющее
• Обработка блистеров: интеграция дельта‑робота для формирования стоп на выбранных моделях
• Доступность: открывающиеся стороны для оператора, безинструментальная смена формата и удобная очистка
• Типичные диапазоны форматов и производительность: см. модельные технические данные выше
