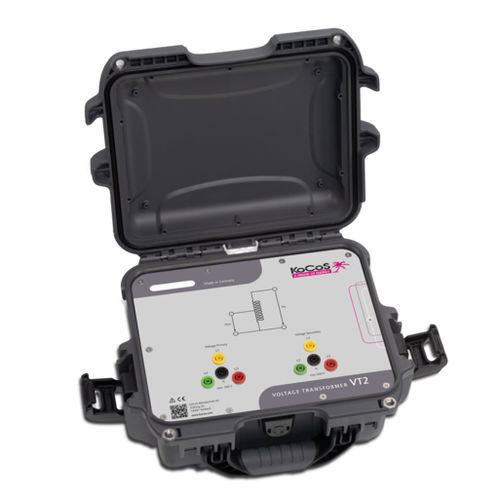

Испытательная система для лаборатории Voltage Transformer VT2

для электросетидля электрических машин и установокдля электронной промышленности

Испытание реле в низковольтных установках с напряжением до 690 ВЛН В сочетании с трансформатором напряжения VT2 максимальное выходное напряжение испытательных систем ARTES может быть удвоено с 300 ВЛЭ/520 ВЛЭ до 600 ВЛЭ/1040 ВЛЭ. Таким образом, можно напрямую тестировать реле защиты с номинальным напряжением до 690 ВЛН. Трехфазный трансформатор напряжения VT2 характеризуется, в частности, высокой точностью. Но также была специально продумана защита объекта испытаний от перенапряжения. Высокая точность и почти независимость от нагрузки При разработке VT2 особое внимание было уделено размерам трансформаторов. Их специальная адаптация в отношении обмоток, сечения железа и геометрии позволила достичь высокой стабильности напряжения и, следовательно, высокой точности в широком диапазоне нагрузок. Поэтому в большинстве случаев можно обойтись без трудоемких измерений и определения, а также ввода соответствующего коэффициента трансформации перед каждым испытанием. Устранение бросков напряжения во избежание неверных результатов измерений Пусковой ток, возникающий при использовании трансформаторов, может привести к неправильным результатам измерений при тестировании реле защиты. Благодаря количеству обмоток и специально разработанным сердечникам трансформаторов удается добиться чрезвычайно эффективного устранения пускового тока. Постоянное выходное напряжение доступно непосредственно в начале испытания и гарантирует точные результаты измерений.
