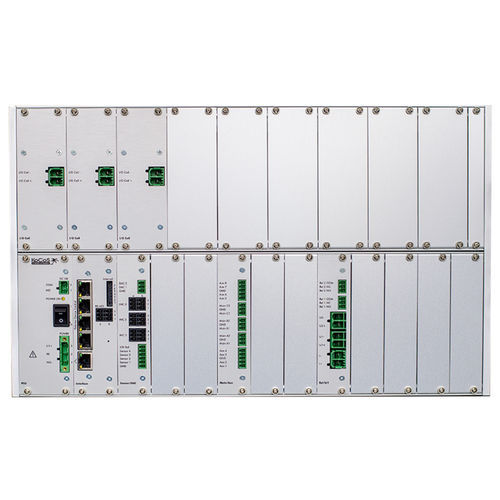

Испытательное устройство тока ACTAS L series

рабочих характеристикэлектрическое сопротивлениеавтоматическое

Высокоточная испытательная система для функциональных испытаний различных типов коммутационных аппаратов, включая автоматические выключатели, разъединители и заземлители, независимо от типа приводного устройства. Входы и выходы гибко подключаются с помощью клеммной колодки, что делает испытательную систему особенно подходящей для использования как в условиях разработки и лабораторий, так и на производстве. 19-дюймовый корпус позволяет как автономную работу, так и установку в системный шкаф. Все электрические и механические параметры, необходимые для оценки эффективности переключения, измеряются в режиме реального времени без необходимости открывать основную контактную камеру или приводной блок. Предусмотрены входы для измерения аналоговых, инкрементных и дискретных сигналов. 14 измерительных каналов на платах главных и вспомогательных контактов позволяют одновременно измерять 8 вспомогательных, 6 резистивных и 6 главных контактов. Благодаря однофазному управлению рабочими катушками с 1 выходом управления для замыкания катушек и 2 выходами управления для размыкания катушек, ACTAS L260 может использоваться для тестирования выключателей среднего и высокого напряжения. В сочетании с PROMET, трехполюсные динамические измерения сопротивления могут выполняться на четырех выключателях на каждый полюс. Цифровые и аналоговые выходы управления позволяют автоматически управлять источниками напряжения или тока, обеспечивая полностью автоматические испытания. Управление испытательной системой осуществляется с помощью испытательного программного обеспечения ACTAS 2.60. Выходы управления: 2 x открывающая катушка 1 x Катушка закрытия 3 x Внешний омметр 1 x Внешний блок расширения/источник напряжения 2 x Аналоговый управляющий выход 0...10 В 2 x Реле
