Манометр с двойной шкалой PUM series

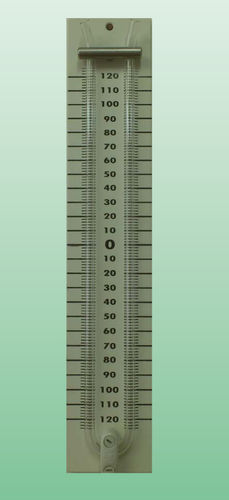

Манометр Kobold с U-образной трубкой модели PUM отлично подходит для манометрических измерений в диапазоне низких давлений (0–150 мбар). Конструкция прибора представляет собой классическую U-образную стеклянную трубку, закрепленную на алюминиевой опорной пластине. На опорной пластине также нанесена шкала с делениями по 2 мм, что позволяет непосредственно считывать высоту водяного столба в миллиметрах, когда трубка заполнена водой. Подключение к прибору осуществляется через шланговые муфты диаметром 7 мм на обоих концах стеклянной трубки. Перепад давления на концах стеклянной трубки заставляет жидкий столб внутри трубки перемещаться в любом направлении. Разница высот жидкого столба на концах трубки считывается по шкале с точностью до 2 мм. Шкала сформирована таким образом, что жидкий столб не обязательно должен находиться на отметке «0», когда устройство находится в состоянии отсутствия давления. При считывании расстояние между верхним и нижним уровнями жидкости указывается двумя цифрами, которые необходимо сложить, чтобы получить значение, соответствующее полному давлению. Манометр выпускается в 6 стандартных длинах (с номинальным диапазоном измерения 250, 500, 750, 1000, 1250 и 1500 водяных столбов в мм), однако мы также предлагаем изделия, изготовленные по индивидуальному заказу.
