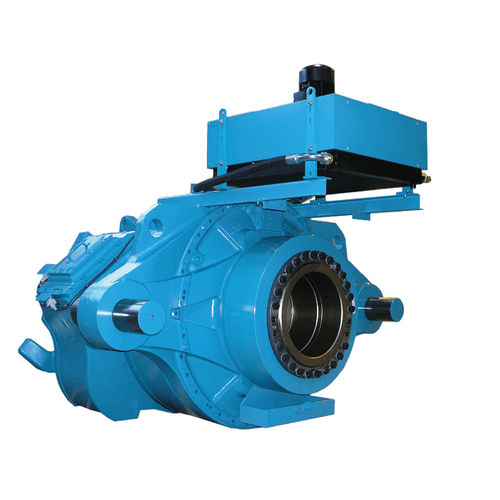

Редуктор с цилиндрической зубчатой передачей

коаксиальныйс полым валомсо сплошным валом

Три кольца Редуктор является усовершенствованным трансмиссионным механизмом, основной вариант которого состоит из одного выходного вала, двух входных валов и трех кольцевых пластин привода. ОСОБЕННОСТИ: 1. Высокая грузоподъемность, превосходная производительность, длительный срок службы 2. Большое и плотное передаточное число, 1-ступенчатое передаточное число 11~99, 2-ступенчатое передаточное число максимальное 9801 3. Плавная работа, низкий уровень шума, небольшая вибрация, уровень шума менее 78 дБ, а амплитуда колебаний менее 0,025 мм 4. Высокая эффективность, одноступенчатая 92%~96% 5. Компактная структура, легкий вес 6. Многочисленные конфигурации валов. Две входные секции трехкольцевого механизма передачи могут быть интегрированы с парой цилиндрических или спирально-конических передач 7. Многочисленные монтажные позиции и соединения, многоступенчатая комбинация, настраиваемые размеры и конфигурации КОНФИГУРАЦИИ ВВОДА: Вход с полупроводниковым валом Интегрированный с электродвигателем КОНФИГУРАЦИИ ВЫХОДОВ: Цилиндрический выход с цилиндрическим полупроводниковым валом Шпоночный конический выходной сигнал твердого вала Исключительный шлицевой выход твердого вала Выход с цилиндрическим цилиндрическим полым валом Выходной сигнал конического полого вала с конической головкой Абсолютный шлицевой выход полого вала 1 Соотношение между этапами: 11~99 2 Соотношение между этапами: максимум 9801 Выходной крутящий момент: максимум 938 кН.м Параметры:Настраиваемый Установленный: Горизонтальный/Вертикальный монтаж ОСНОВНЫЕ ВАРИАНТЫ: Погружение в масло и смазка разбрызгиванием масла Смазка циркулирующего масла естественное охлаждение Вспомогательные охлаждающие устройства УСТАНОВКА: горизонтальный монтаж Вертикальный монтаж ПРИМЕЧАНИЯ: 1. Трехкольцевой редуктор применяется для работы в непрерывном режиме, в режиме прерывистой работы, в режиме короткого рабочего времени 2. Рекомендуемое смазочное масло: трансмиссионные масла повышенного давления (EP) N110~N200 полужидкая смазка для прерывистой работы
