Шарнирный подъемник на грузовике PNT 210 JD4

электрогидравлическийгидравлическийдизельный

Обзор

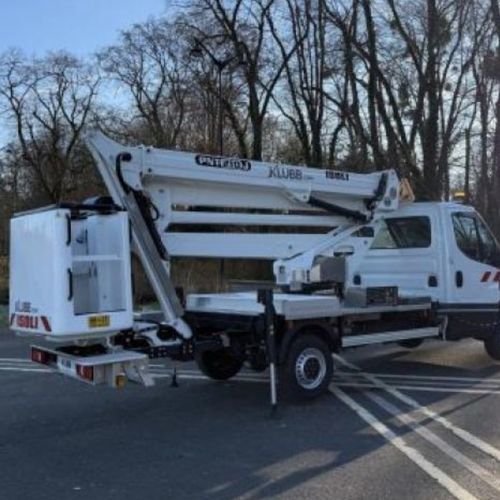

PNT 210JD4 — коленчатая подъемная платформа, смонтированная на шасси с кабиной Iveco Daily 3,5 т (колёсная база 3750 мм). Предназначена для обслуживания, строительных и промышленных работ, обеспечивает контролируемое позиционирование на высоте. Рабочая высота — 20,50 м (уровень пола платформы 18,50 м), вылет до 9,60 м для работы вокруг препятствий и фасадов.

Ключевые данные / краткая информация

• Рабочая высота: 20,50 м (высота пола платформы 18,50 м)
• Максимальный вылет: 9,60 м (текст спецификации) / 10,00 м (техническая спецификация)
• Поворот: турель 360°, поворот корзины ±90°
• Номинальная грузоподъёмность: до 230 кг в стандартных условиях; до 250 кг в зависимости от вылета

Стандартные опции

• Запуск/стоп двигателя с корзины
• Счётчик моточасов
• Аварийный контур на ручном насосе
• Пропорциональное электро-гидравлическое управление всеми движениями
• Безопасный доступ на рабочую платформу
• 220 В в корзине
• Вращающаяся корзина 2 × 90°
• Маятниковая стрелa: 120°
• Цепь-проводник для шлангов внутри стрелы для оптимальной защиты
• Двойная стабилизация: опоры в пределах габарита автомобиля и выдвижные передние опоры для максимального смещения
• Жёсткая ПВХ защита для зоны верхнего управления
• Гидравлически выдвигаемые опоры, регулируемые по требуемым размерам и смещению

Примеры совместимых автомобилей

• Nissan Cabstar (колёсная база 3400 мм)
• Renault Maxity (колёсная база 3400 мм)

Технические характеристики

• Макс. рабочая высота: 20,50 м (67'25")
• Макс. рабочий вылет: 10,00 м (32'80")
• Поворот стрелы: 360°
• Макс. рабочая нагрузка: 230 кг
• Макс. высота платформы: 18,50 м (60'69")
• Опоры: 4 в конфигурации HE-H
• Размер корзины: 125 × 75 × 110 см
• Категория шасси: ≤ 3,5 т
• Тип стрелы: сочленённый
• Двигатель: дизель
• Категория IPAF: 1b
• Подъёмный механизм: гидравлический
• Операторы: 2
