Клапан со сферическим золотником

пневматическийдля контролядля остановки

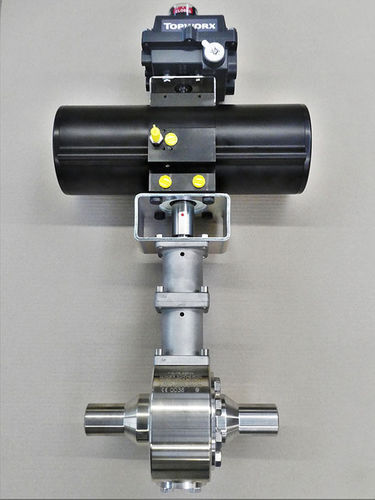

На обычных электростанциях, например, угольных или газовых, вода нагревается в парогенераторе за счет сгорания. Полученный пар используется для привода турбин при очень высоком давлении и температуре. К этим турбинам подключен генератор, который преобразует механическую энергию в электрическую. Для этих целей используется шаровой кран KLINGER Schöneberg с приварными концами типа INTEC K211-S-HT DN40 PN160. Шаровой кран был специально разработан для применения в целях выпуска и отвода перегретого пара на обычных электростанциях с технологическими условиями 325°C и рабочим давлением 27,5 бар. Для защиты блока автоматики (состоящего из пневматического привода одностороннего действия и блока концевых выключателей Topworx) от повышенной температуры были изготовлены монтажный мост и два удлинителя штока общей высотой около 300 мм. Используемый вариант представляет собой шаровой кран с металлическим седлом с цапфой и двусторонними подпружиненными седельными кольцами. Шар и седла изготовлены из материала Superduplex (1.4980) и покрыты твердым сплавом на основе никеля (SC4) путем термического напыления с последующим оплавлением для получения непористого твердого материала. Это обеспечивает высочайшую стойкость системы шарик-седло при термоциклировании. Это обеспечивает надежное герметичное уплотнение и работу без технического обслуживания даже в приложениях с высокими рабочими циклами, что имеет решающее значение для электростанций.
