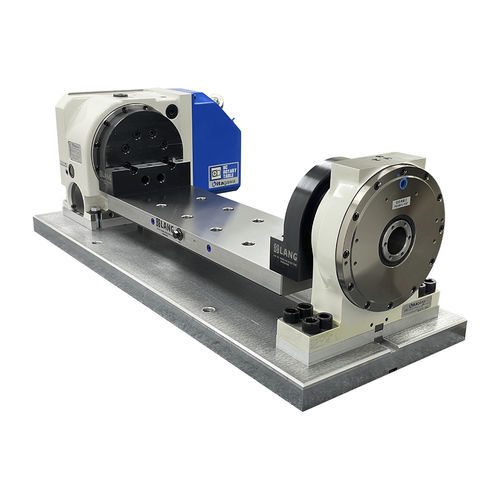

Роторный стол с двигателем CB-F

горизонтальныйгибкийвысокоэффективный

Обзор
CB-F Production System — односторонний троннион, разработанный для гибкого и производительного закрепления заготовок. Система сочетает жёсткость поворотных столов KITAGAWA и интегрированную нулевую точку LANG Quick.point. Quick.point — самое низкое ручное нулевое крепление на рынке, встроено в мост тронниона для снижения общей массы и момента инерции; уменьшенная высота по оси Z увеличивает рабочую зону станка.

Ключевые характеристики

• Очень жёсткая конструкция с высоким моментом зажима при сборке
• Высокий режущий момент для быстрого фрезерования сложных форм
• Держание LANG Quick.point до 6 000 кг для надёжного закрепления
• Интегрированный Quick.point уменьшает вес и момент инерции
• Зажимной троннион обеспечивает отличный доступ к инструментам и множественные варианты закрепления
• Прецизионные шлифованные адаптеры гарантируют высокую повторяемость и поддерживают несколько позиций/типов тронниона

Дополнительная информация

• Доступны различные варианты размеров тронниона.
• Система может быть преобразована из смещённого положения в центрированное, позволяя представить деталь шпинделю под иным углом; при необходимости обратную сторону можно подготовить сверлением и нарезанием резьбы для дополнительного крепления.
• Мост быстро переключается между сетками Quick.point 96 мм и 52 мм, обеспечивая гибкие варианты крепления для крупных или нескольких мелких заготовок.
• Примечание: тиски LANG Makro.Grip и заготовки не входят в комплект поставки.
• Технический лист тронниона доступен с подробными размерами и опциями (техническая документация).

Технические характеристики

• Тип системы: односторонний производственный троннион с интегрированным LANG Quick.point (ручное управление)
• Держание Quick.point: до 6 000 кг
• Опции сетки Quick.point: 96 мм и 52 мм (мост сменный)
• Преимущество конструкции: сниженная высота оси Z для максимизации зоны обработки
• Повторяемость: прецизионные шлифованные адаптеры для высокой повторяемости и множественных позиций/типов
• Функции: возможность перехода между смещённой и центрированной конфигурацией; обратная сторона адаптируема сверлением/нарезкой резьбы
• Объём поставки: тиски и заготовки не включены
