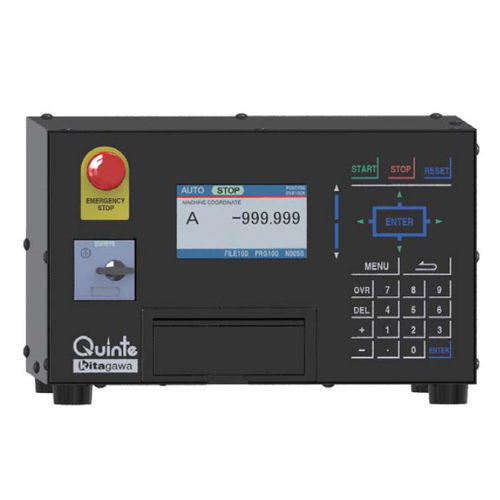

Регулятор по осям QTC100

Регулятор по осям - QTC100 - Kitagawa Europe
Регулятор по осям - QTC100 - Kitagawa Europe
Добавить в папку «Избранное»
Добавить к сравнению

Описание

Обзор
  • Продукт: Kitagawa Quinte QTC100 — стандартный контроллер 4-й оси для ЧПУ-поворотных столов и управления осями
  • Управление одной осью с высокоразрешающим цветным дисплеем и мониторингом в реальном времени
  • Интерфейсы: EtherCAT, расширение входов/выходов, слот MMC; опции: RS422C и ручной импульсный генератор


Основные характеристики
  • Цветной ЖК-экран
    • Высокоточный TFT (480 × 272) отображает текущую позицию, выполняемую программу, параметры двигателя и состояние.
  • Удобный ввод и управление программами
    • Интерактивный экран редактирования снижает ошибки ввода; программы и параметры I/O управляются через съемную MMC-карту.
  • Сокращённое время индексирования
    • Высокоскоростная связь EtherCAT сокращает циклы индексирования и повышает пропускную способность.
  • Гибкость выбора двигателей
    • Поддерживает различные сервоприводы (напр., 200 Вт) для разных типов обработки и условий эксплуатации.
  • Расширение I/O и выходы сигналов
    • Расширение I/O позволяет выбирать программы и выводить позицию WZRN и сигналы M на управляющую систему станка.
  • Аварийная остановка и безопасность
    • Поддерживаются внешние входы аварийной остановки и принудительная остановка серво; доступны две пары выходных сигналов аварийной остановки.
  • Опциональные аксессуары
    • Ручной импульсный генератор (опция) и интерфейс RS422C (опция).


Технические характеристики
  • Модель: Quinte QTC100
  • Марка: Kitagawa
  • Управляемые оси: 1 axis
  • Сервомотор: AC-сервомотор с абсолютным энкодером
  • Единица задания: 0.001°
  • Управляемая единица: 0.0001°
  • Макс. задаваемый угол: 9999 оборотов + 360° ± 999.999°
  • Равномерное деление: 0–9999 секций (делится на секторы)
  • Емкость программы: Max. program No. 999; 9999 blocks/CH
  • Метод управления: Absolute / incremental (выбор G90/G91)
  • Возврат в нулевую позицию: MZRN и WZRN (по внешнему входу)
  • Ручная подача: Быстрая подача, медленная подача, шаговая подача
  • Подготовительные функции: Dwell, Lead Cutting, буфер, проверка наличия зажима, проверка отклонений, блокирующий/непрерывный старт, повтор, прыжок по циклу, абсолютный/инкрементный
  • Функция тревоги: При обнаружении ошибки автоматически отображается номер и сообщение об ошибке; журнал из 100 тревог
  • Отображение угла: Координата станка, координата детали, относительная координата, оставшийся сдвиг, общая координата
  • Питание: Одинарное / 3-фазное AC 200–230 V ±10% 50/60 Hz (Std. 3 phases)
  • Требуемый ток: 10 A
  • Габариты (мм): 320 × 190 × 250 (Ш × В × Г)
  • Вес: 10.0 кг
  • Условия эксплуатации: Температура эксплуатации 0–45°C; хранение -10–60°C; влажность 20–80% RH (без конденсации); вибрация ≤0.5 G; удар ≤1 G; уровень загрязнения 3
  • Дисплей: TFT цветной ЖК 480 × 272 точек
  • Внешние сигналы I/O: Входы — Start, Stop, External EMG Stop1, External EMG Stop2 ; Выходы — Block completed, EMG Stop output1, EMG Stop output2, сигнал аварии (контакт B)
  • RS422C I/F (опция): только функция дистанционного управления
  • MMC слот: программы и параметры можно загружать/выгружать с помощью карты памяти
