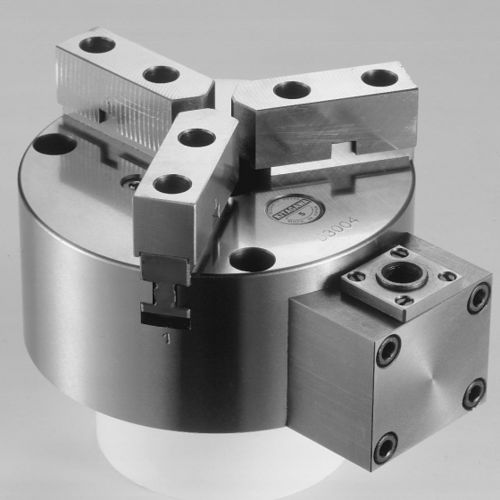

Зажимной патрон для деталей для токарной обработки SC-5S

для внутреннего точениядля наружного точенияручной

Обзор продукта
Стационарный скролл‑патрон для зажатия заготовок на токарных станках и при установке в приспособлениях.

• Доступен на мультипластине для простого крепления в оснастке.
• Компактная конструкция для ограниченных по месту установок.
• Мягкие кулачки поддаются механической обработке для адаптации к разным заготовкам.

Ключевые характеристики

• Макс. усилие зажима (kN): 12
• Допускаемый крутящий момент ручки (N·m): 39.2
• Вес (kg): 5.3
• Диапазон наружного зажима (mm): 3~110
• Диапазон внутреннего зажима (mm): 33~100

Технические характеристики (фрагмент)
Модель: SC-4S — SC-5S
Макс. усилие зажима (kN): 9.6 — 12
Крутящий момент ручки (N·m): 27.5 — 39.2
Диаметр зажима (наружный, mm): 3～95 — 3～110
Диаметр зажима (внутренний, mm): 29～84 — 33～100
Масса нетто (kg) (с мягкими верхними кулачками): 4 — 5.3
Чертеж общего вида: PDF доступен для каждой модели
DXF/DWG: файлы DXF и DWG доступны для каждой модели

Технические данные

• Бренд: Kitagawa
• Модель: SC-5S
• SKU: sc-5s
• Макс. усилие зажима: 12 kN (SC-5S)
• Допускаемый крутящий момент ручки: 39.2 N·m (SC-5S)
• Масса нетто (с мягкими верхними кулачками): 5.3 kg (SC-5S)
• Диапазон наружного зажима (SC-5S): 3–110 mm
• Диапазон внутреннего зажима (SC-5S): 33–100 mm
• Доступен на мультипластине для простого крепления
• Мягкие кулачки: подлежат механической обработке для адаптации к различным заготовкам
