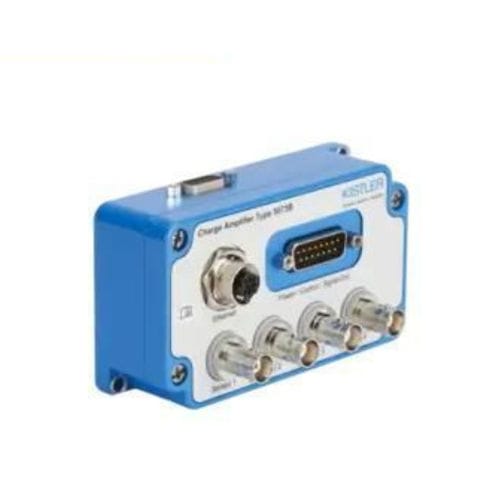

Усилитель сигнала 5073B series

взаимного полного сопротивлениятоканапряжения

Описание
Промышленный усилитель заряда многоцелевого назначения (ICAM-B) применяется в местах измерения механических величин с использованием пьезоэлектрических датчиков. Пьезодатчики формируют электрический заряд, пропорциональный воздействующей на датчик нагрузке. Усилитель заряда тип 5073B преобразует зарядовый сигнал в низкоомный напряженческий сигнал. Устройство покрывает медленные, квази-статические сигналы и динамические процессы. В зависимости от варианта реализации возможно подключение до четырех датчиков одновременно. 5073B сочетает проверенное аналоговое маршрутизирование сигналов с параллельным IIoT-подключением и удалённой обработкой данных, обеспечивая работоспособность в обеих ветвях. Веб-интерфейс позволяет визуализировать измерения и предоставляет безопасный доступ к настройкам: min/max, RMS, интегральные значения, низко-/высокочастотные фильтры, расчёты и виртуальные каналы. Апгрейд IIoT-лицензии открывает протоколы OPC-UA и MQTT для потоковой передачи данных и параметрирования.

Основные характеристики / преимущества

• Широкий настраиваемый диапазон измерений: ±20 ... ±1 000 000 pC
• 1, 2, 3 или 4 канала с индивидуальной конфигурацией и управлением
• Выходной сигнал: ±10 В или 4 ... 20 мА, аналоговая полоса до 20 кГц
• Веб-интерфейс для настройки устройства
• Цифровая передача данных до 1 kSps
• Виртуальные каналы для расчётов в реальном времени на основе одного или нескольких каналов
• Функции: пиковое значение, интеграл, RMS, нижнепроходной фильтр и переключаемый верхнепроходной фильтр

Технические характеристики

• Модель: 5073B
• Принцип измерения: преобразование зарядового выхода пьезодатчика в низкоомное напряжение
• Диапазон измерений: настраиваемый от ±20 pC до ±1 000 000 pC
• Каналы: 1–4 (зависят от варианта), индивидуальная настройка и управление по каналу
• Аналоговые выходы: ±10 В или 4 ... 20 мА (переключаемо)
• Аналоговая полоса: до 20 кГц
• Цифровая передача: до 1 kSps
• Обработка в реальном времени: виртуальные каналы для расчётов
• Встроенные функции: пиковые значения, интеграл, RMS, НЧ/ВЧ фильтры (переключаемые), min/max оценки
• Интерфейс: Ethernet с веб-интерфейсом для конфигурации и визуализации
• Опция IIoT: апгрейд лицензии для включения OPC-UA и MQTT
• Области применения: динамические и квази-статические измерения; подходит для жёстких промышленных условий
