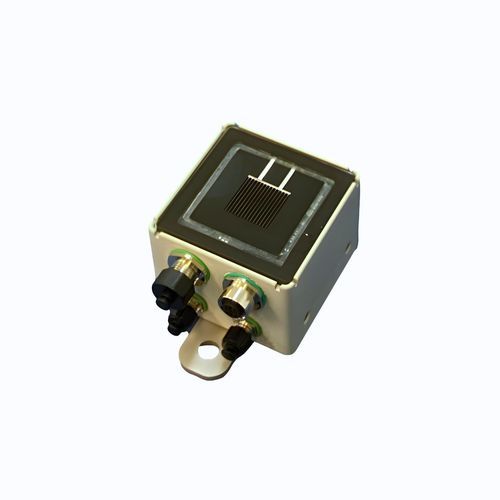

Цифровой пиранометр RC22M

RS-485ModBUS RTU

Обзор
Система RC22M Reference Cell and Accessories — компактное модульное решение для измерения радиации (irradiance), температуры и ветра на коммерческих и промышленных PV‑массивах. Основной артикул 810323-01. Предназначена для работы в паре с датчиками Mars™ для точного мониторинга производительности и снижения погрешностей, вызванных загрязнением.

Ключевые особенности

• Измеряет радиацию, скорость ветра и температуру: Диапазон радиации 0–1500 W/m², скорость ветра, температура задней стороны модуля (BOM) и окружающая температура.
• Высокая точность в широком диапазоне: Автоматическое переключение диапазонов с калибровками при 1000 W/m² (STC) и 135 W/m² (BSTC) для надежных показаний при больших и малых уровнях излучения.
• Конструкция «стекло до кромки»: Корпус со стеклом до кромки обеспечивает стекание воды и снижает накопление загрязнений, что повышает стабильность измерений в долгосрочной перспективе.
• Связь Modbus RTU: Цифровой интерфейс RS485 (Modbus RTU) с настраиваемым пользователем адресом для простой интеграции в SCADA и системы сбора данных.
• Модульность и расширяемость: Поддержка опциональных анемометров и RTD для измерения окружающей и задней температуры модуля.
• Простая установка и настройка: Компактный корпус, простой монтаж; доступны опционные кабели и разъёмы различных длин. Настройка и калибровка выполняются через специальное ПО.

Технические характеристики

• Product Number: 880105_A
• Диапазон измерений: 0–1500 W/m²
• Диапазон рабочих температур: -40 до 80 °C
• Входное напряжение: 10–30 VDC
• Потребляемый ток: Без датчика ветра: тип. 6 mA; с датчиком ветра: < 60 mA
• Протокол связи: Modbus по RS485 (RTU), адрес настраиваемый
• Класс защиты: IP67
• Неопределённость измерения: ±2,0 % @ 1000 W/m²
• Калибровка irradiance: ±1,2 % @ 1000 W/m²
• Габариты: 65 x 65 x 48,0 мм (2,56 x 2,56 x 1,89 in)
